Pentax CM32-160A là dòng máy bơm nước công nghiệp, chủng loại bơm ly tâm trục ngang được Lạc Hồng nhập khẩu trực tiếp từ nhà máy Pentax Italia. Là dòng bơm đạt chuẩn EN733 do Cơ quan Tiêu chuẩn Châu Âu (European Committee for Standardization – CEN) kiểm định. Là dòng sản phẩm với nhiều phát minh, sáng chế độc quyền về công nghệ vật liệu giúp bơm hoạt động bền bỉ hơn trong môi trường khắc nghiệt công nghiệp. Thiết kế về buồng bơm, cánh bơm và động cơ tối ưu giúp đạt hiệu suất cao, vận hành êm ái và tiết kiệm năng lượng.
Đặc điểm máy bơm ly tâm khớp nối hút phía trước có cánh quạt đóng gắn trên phần mở rộng trục động cơ IE3. Vỏ bơm có lực hút hướng trục và phân phối hướng tâm ở phía trên, kích thước chính và hiệu suất theo EN 733.

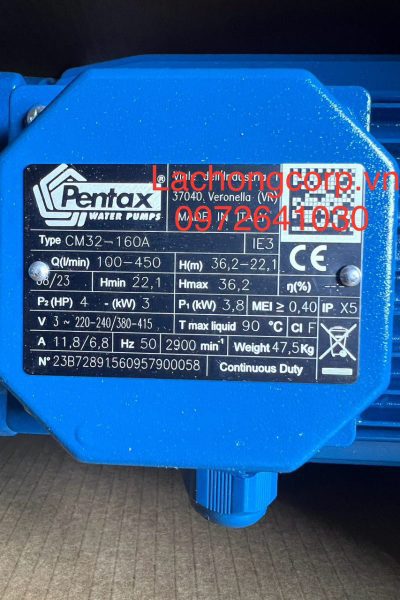

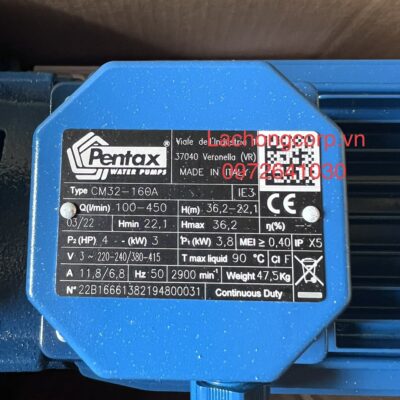

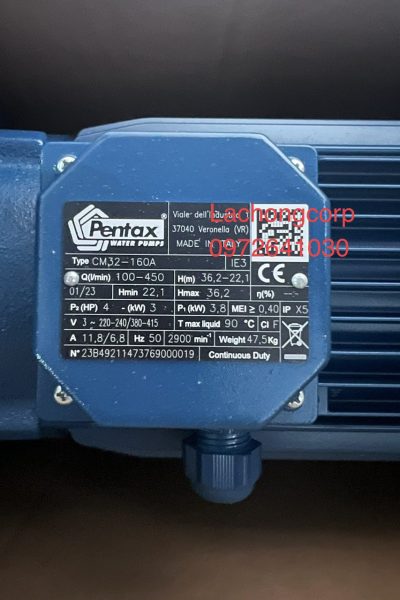

Thông số máy bơm nước Pentax CM32-160A
- Công suất: 4 HP (3 kW)
- Lưu lượng bơm: 6 ÷ 27 m³/h
- Cột áp: 36.4 ÷ 22.3 m
- Động cơ điện 3 pha cảm ứng 2 cực, điện áp 380V-50Hz
- Mức chịu nhiệt: F
- Mức chịu bụi và nước: IPX5
- Nhiệt độ nước (chất lỏng) bơm được: -10 ÷ +90 °C.
Thành phần vật liệu máy bơm nước Pentax CM32-160A
- Thân bơm: cast iron
- Khung đỡ: cast iron
- Cánh bơm: cast iron G20, bronze or stainless steel
- Phớt cơ khí: gồm 3 thành phần ceramic-graphite-NBR
- Đầu trục bơm: stainless steel AISI 304
- Áp lực khi vận hành: tối đa 10 bar.
Biểu đồ biến thiên cột áp và lưu lượng nước máy bơm nước Pentax CM32-160A
Máy bơm nước Pentax CM32-160A có khả năng đẩy cao tối đa 36.4 mét với lưu lượng bơm 6 m³/h. Với lưu lượng tối đa 27 m³/h ở cột áp từ 22.3 mét trở xuống. Biểu đồ lưu lượng bơm nước dưới đây được đo ở các mức cột áp khác nhau:
Kích thước máy bơm nước Pentax CM32-160A
Các ký hiệu trên hình được chú thích bên dưới.
MEC |
DIMENSIONS (mm) |
||||||||||||||||||
DNA | DNM | a | h1 | h2 | m1 | m2 | n1 | n2 | b | x | s | C | B | H | I | L | M | ||
90 |
50
|
32
|
80 | 132 | 160 | 100 | 70 | 240 | 190 | 50 | 12 | 14 | 530 | 240 | 292 | 551 | 250 | 341 | 41 |
Được chế tạo theo tiêu chuẩn EN 733, được kiểm định bởi:
- Hiệp hội nhà thầu kỹ thuật hóa học Anh quốc.
- Bộ thương mại và công nghiệp (phòng thí nghiệm kỹ thuật quốc gia)
- Hiệp hội điện lực.
- Hiệp hội các nhà sản xuất máy bơm Anh quốc.
- Hiệp hội nghiên cứu thủy lực học Anh quốc.
- Hiệp hội khai thác ngoài khơi Anh quốc.
- Hiệp hội dịch vụ nước của Anh quốc và xứ Wales
So sánh thông số dòng CM32
Model | HP | KW | Lưu lượng | Cột áp |
CM32-160C | 2 | 1.5 | 75 ÷ 350 | 24.4 ÷ 14.1 |
CM32-160B | 3 | 2.2 | 100 ÷ 400 | 28.6 ÷ 14.8 |
CM32-160A | 4 | 3 | 100 ÷ 450 | 36.4 ÷ 22.3 |
CM32-200C | 5.5 | 4 | 100 ÷ 450 | 39.7 ÷ 27.6 |
CM32-200B1 | 7.5 | 5.5 | 100 ÷ 500 | 46.5 ÷ 32.5 |
CM32-200B | 7.5 | 5.5 | 100 ÷ 500 | 50.2 ÷ 37.2 |
CM32-200A1 | 10 | 7.5 | 100 ÷ 500 | 55.1 ÷ 41.6 |
CM32-200A | 10 | 7.5 | 100 ÷ 550 | 59 ÷ 42.5 |
CM32-250C | 12.5 | 9.2 | 125 ÷ 500 | 68.5 ÷ 36.5 |
CM32-250B | 15 | 11 | 125 ÷ 500 | 81 ÷ 52.5 |
CM32-250A1 | 20 | 15 | 125 ÷ 500 | 90 ÷ 61.5 |
CM32-250A | 20 | 15 | 125 ÷ 500 | 92.5 ÷ 66 |
Máy bơm nước Pentax CM32-160A là biến thể thuộc dòng CM EN733 bao gồm: CM32-160C, CM32-160B, CM32-160A, CM32-200Cm, CM32-200C, CM32-200B1, CM32-200B, CM32-200A1, CM32-200A, CM32-250C, CM32-250B, CM32-250A1, CM32-250A, CM40-125C, CM40-125B, CM40-125Bm, CM40-125A, CM40-160B, CM40-160A, CM40-200B1, CM40-200B, CM40-200A1, CM40-200A, CM40-250C, CM40-250B, CM40-250A1, CM40-250A, CM40-250BM, CM40-250AM, CM50-125B, CM50-125Bm, CM50-125A, CM50-125Am, CM50-160B1, CM50-160B, CM50-160A1, CM50-160A, CM50-200C, CM50-200B, CM50-200A1, CM50-200A, CM50-250C, CM50-250B, CM50-250A, CM65-125B1, CM65-125B, CM65-125A1, CM65-125A, CM65-160C,CM65-160B, CM65-160A1, CM65-160A, CM65-200C1, CM65-200C, CM65-200B, CM65-200A, CM65-250B, CM65-250A, CM80-160E, CM80-160D, CM80-160C1, CM80-160C, CM80-160B, CM80-160A, CM80-200B, CM80-200A, CM100-160B, CM100-160A.
Bài viết giới thiệu dòng máy bơm Pentax cùng công suất:
Thông số kỹ thuật
Thông số chung:
- Thân bơm: Cấu tạo từ gang và đồng.
- Cánh bơm: Cấu tạo bằng đồng thau.
- Phớt cơ khí: ceramic-graphite (Vật liệu tổng hợp giữa gốm và than chì).
- Trục động cơ: Thép không gỉ AISI 416.
- Nhiệt độ nước cho phép: -10 ÷ +90 °C.
- Áp lực đẩy nước: tối đa 10 bar.
Động cơ:
- Điện áp: 230V-50Hz với cảm biến chống quá nhiệt.
- Chỉ số chống nhiệt: đạt chuẩn chống nhiệt F.
- Chỉ số chống bụi và nước: đạt chuẩn IP44.
- Công suất: 3 KW (4 HP).
Kích thước:
Biểu đồ biến thiên lưu lượng và cột áp:
Máy bơm có thông số lưu lượng bơm từ 100 ÷ 450 lít / phút, tương ứng với cột áp từ 36.4 ÷ 22.3 mét. Tức là với cột áp 36.4 thì máy đạt lưu lượng bơm là 100 lít / phút, cột áp giảm xuống 22.3 mét thì lưu lượng bơm tăng lên 450 lit / phút.
Tải, download catalog máy bơm nước Pentax CM32-160A
hoặc xem tất cả Catalogue: Catalogue bơm Pentax

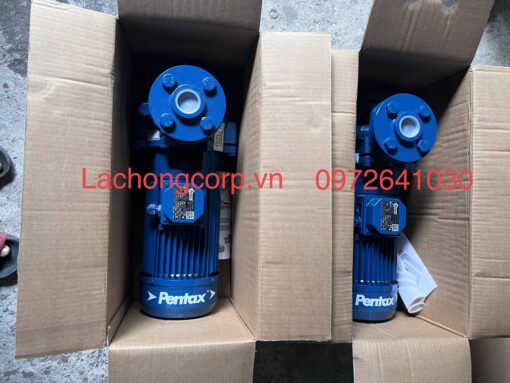

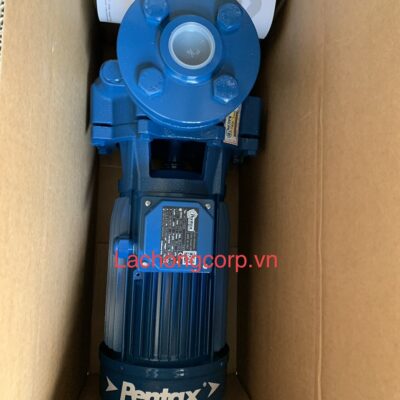

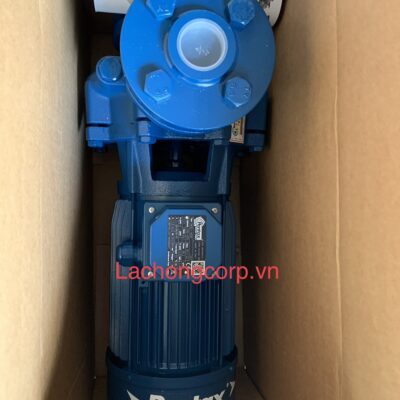

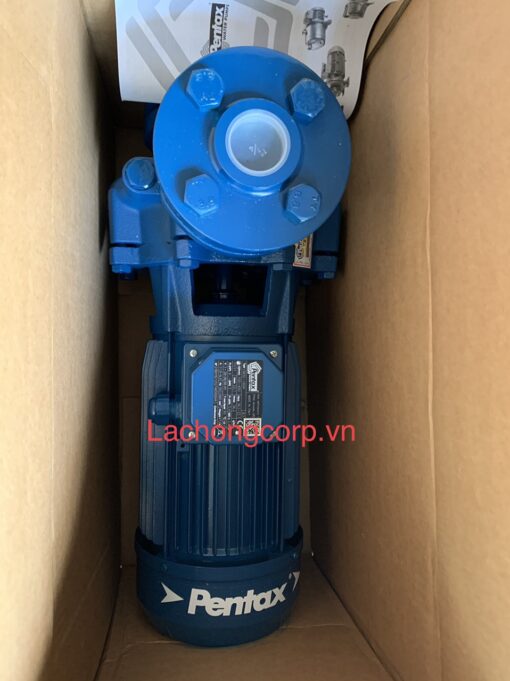

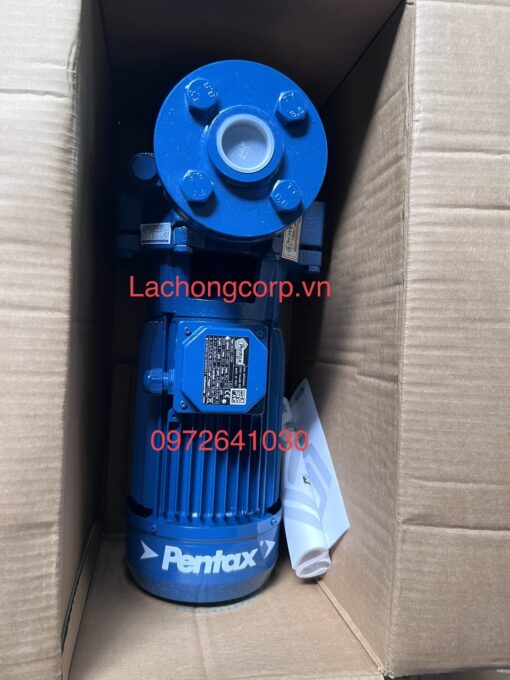

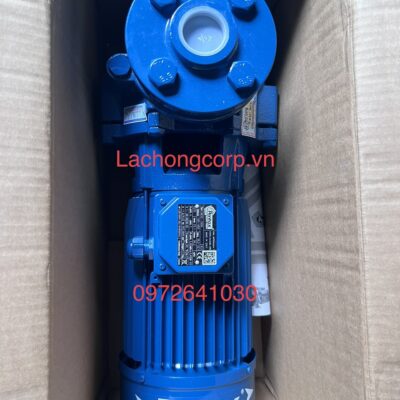

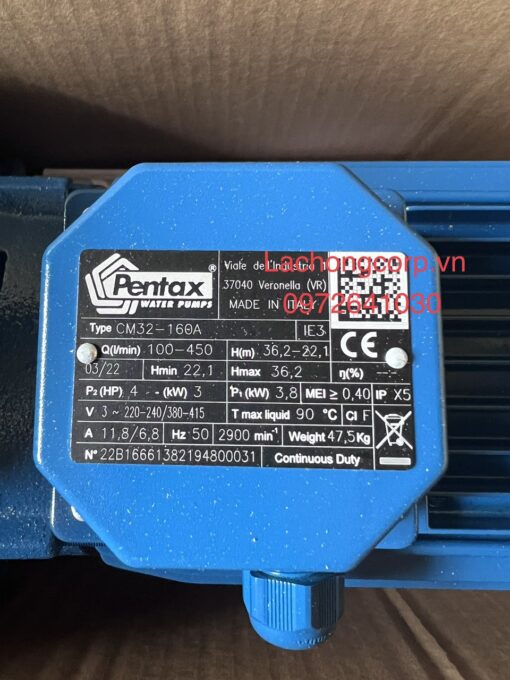

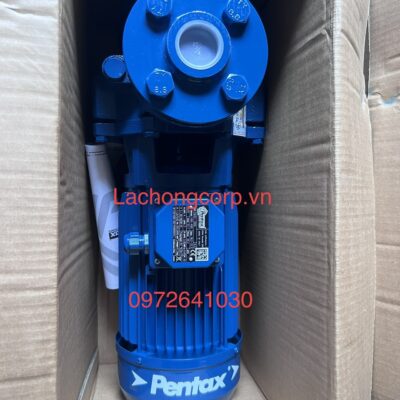

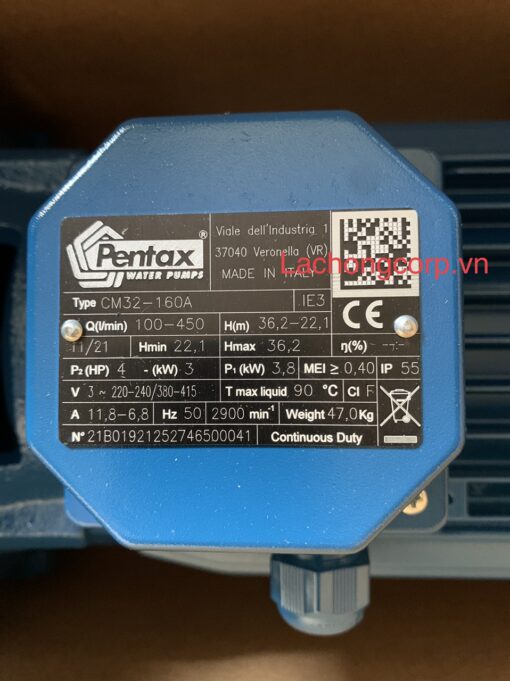

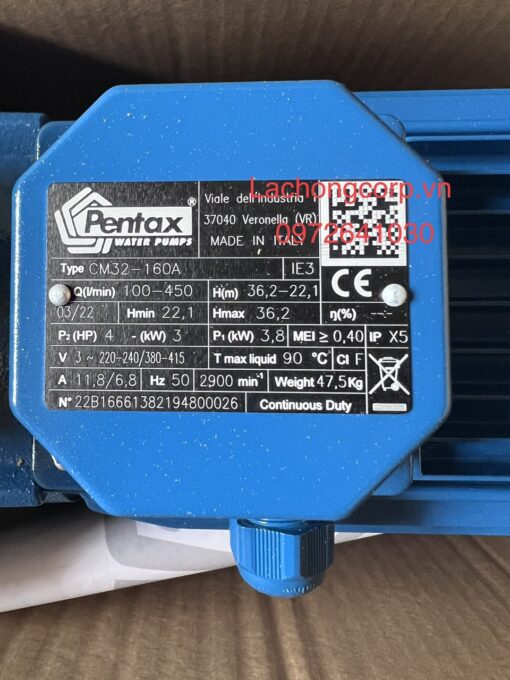

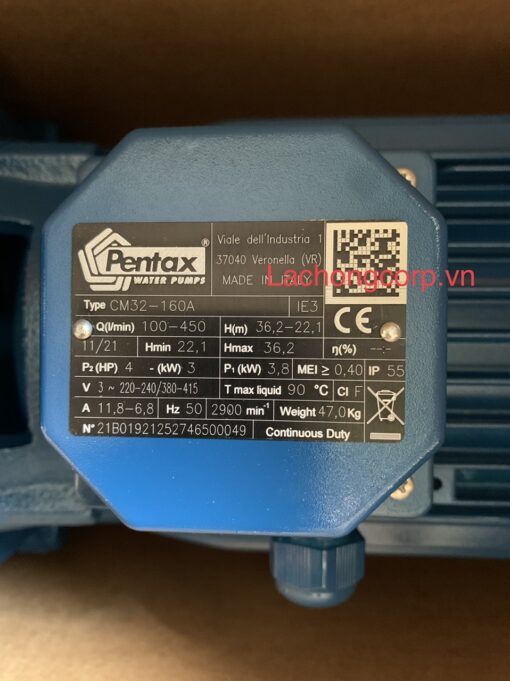

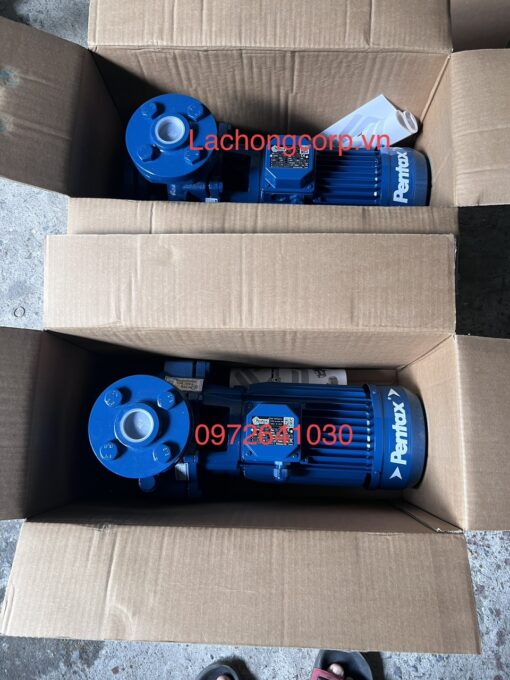

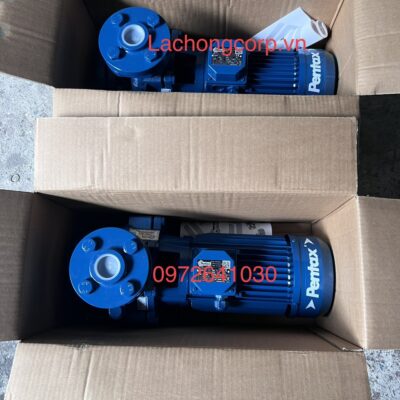

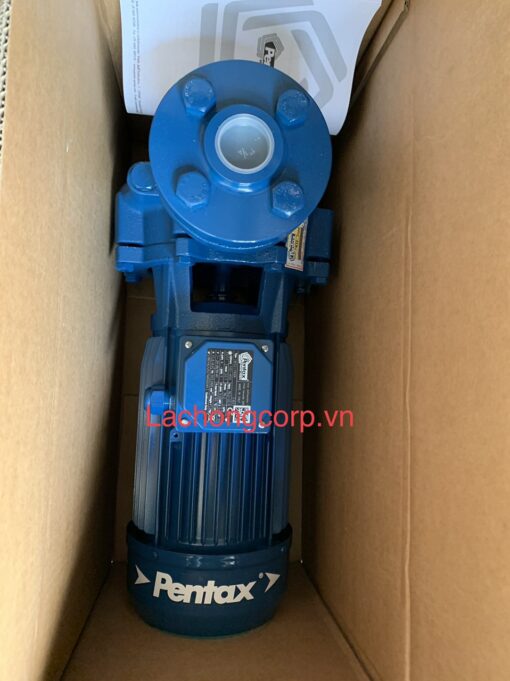

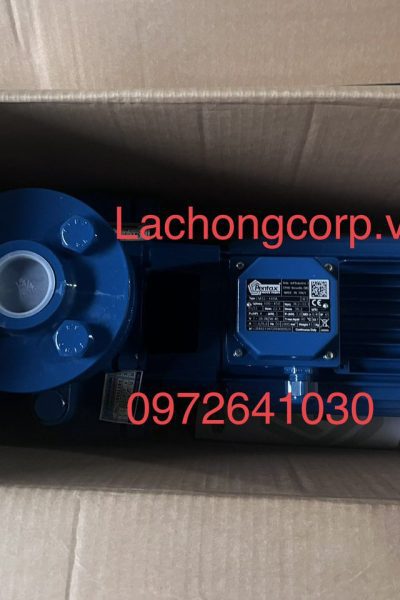

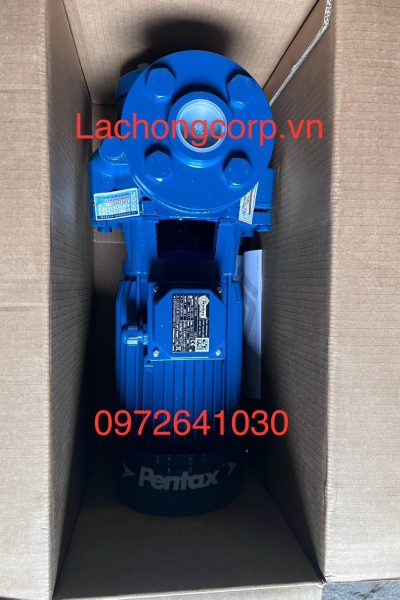

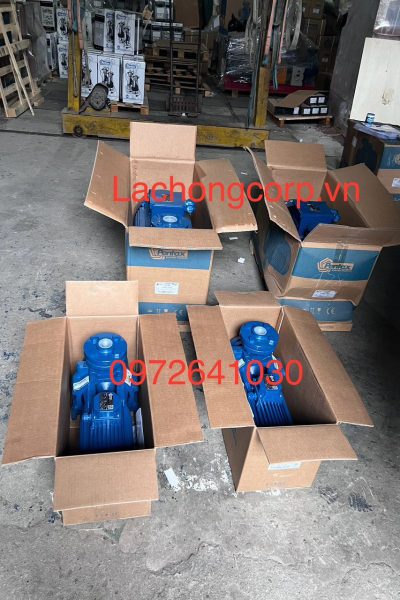

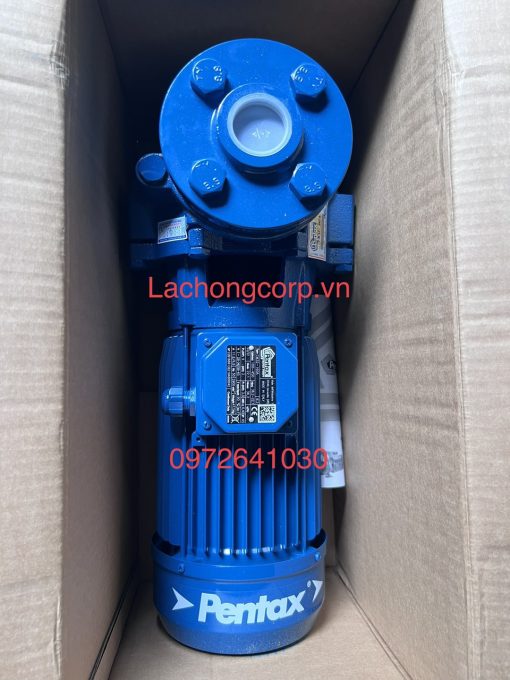

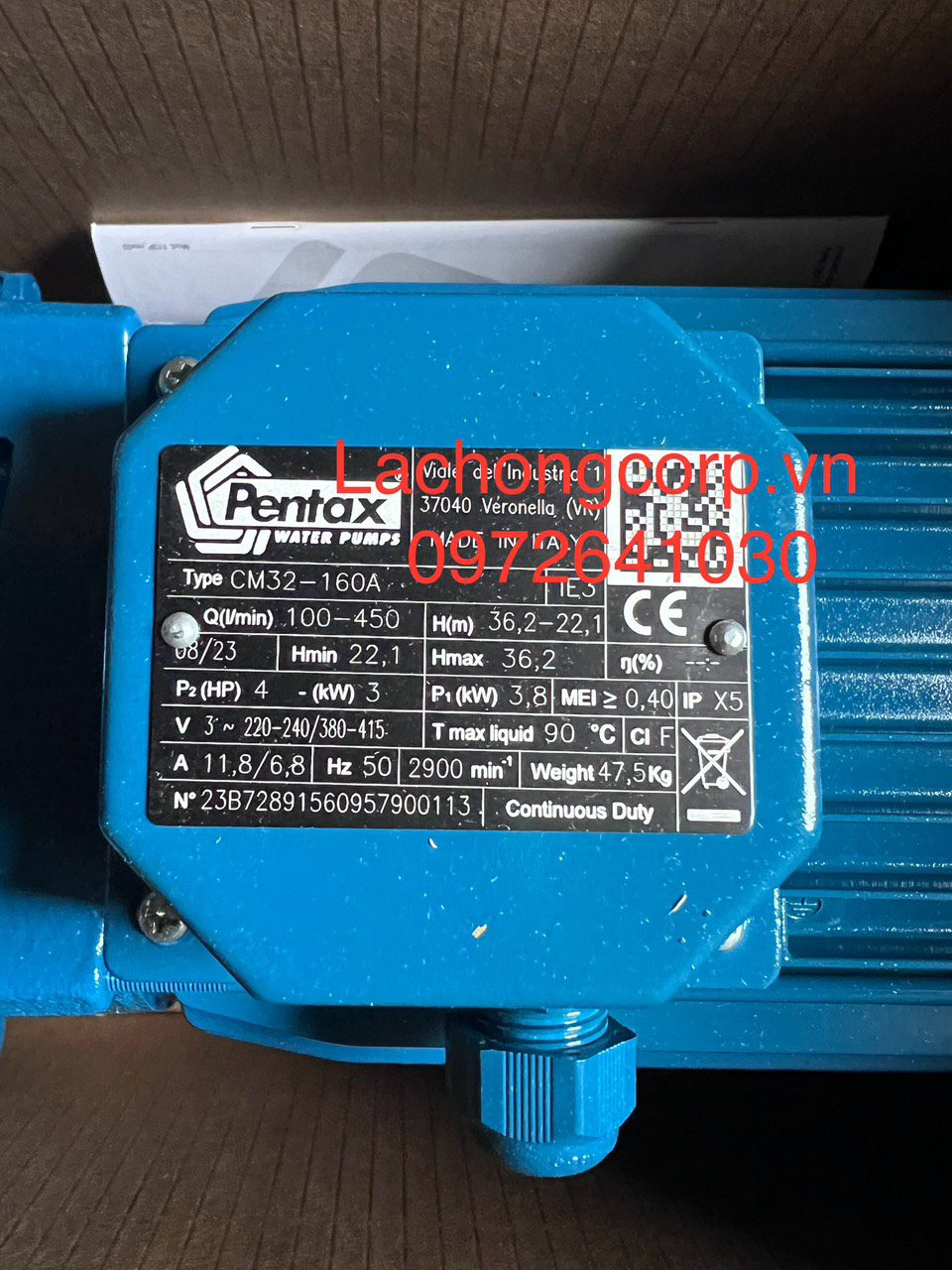

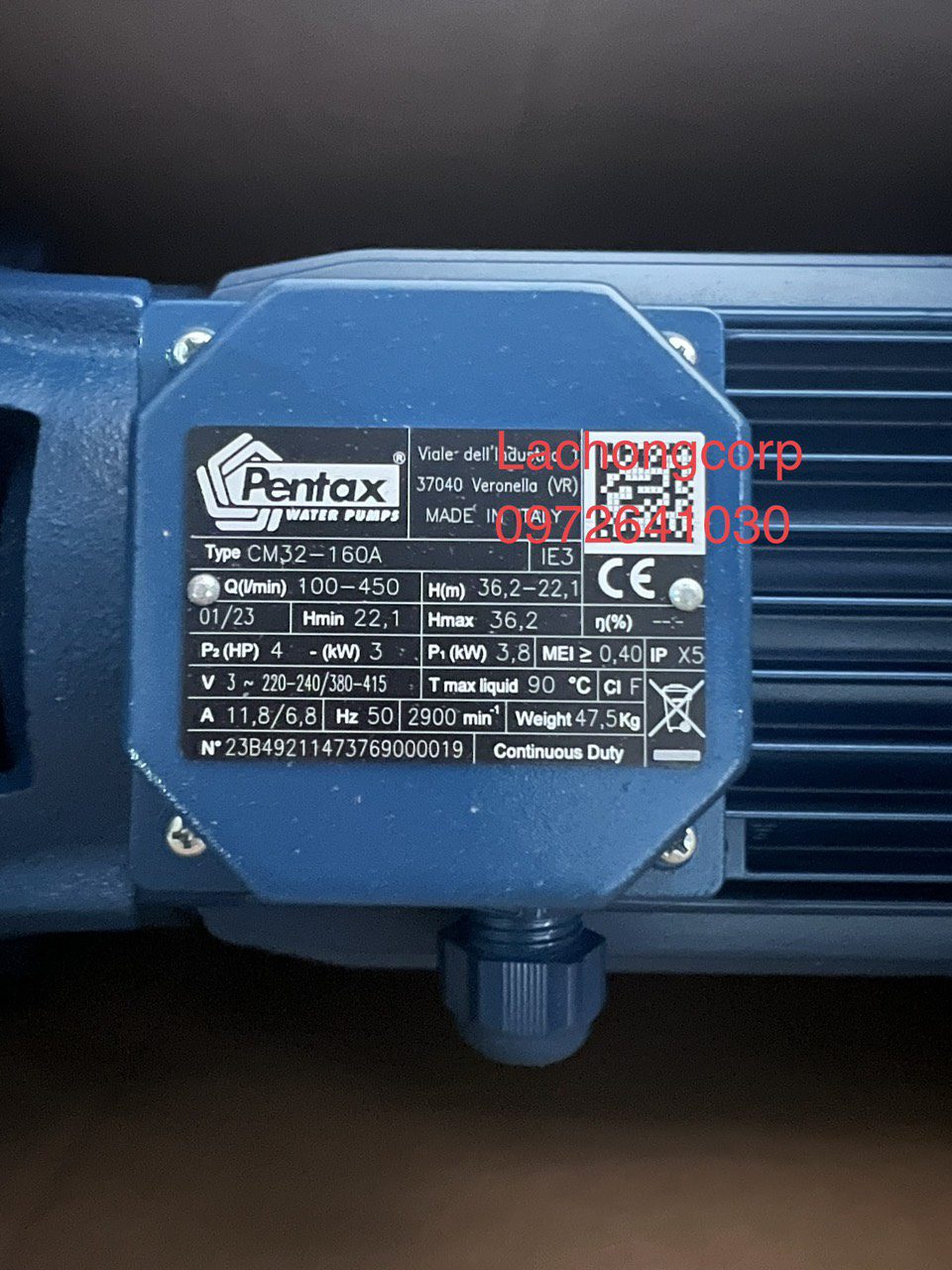

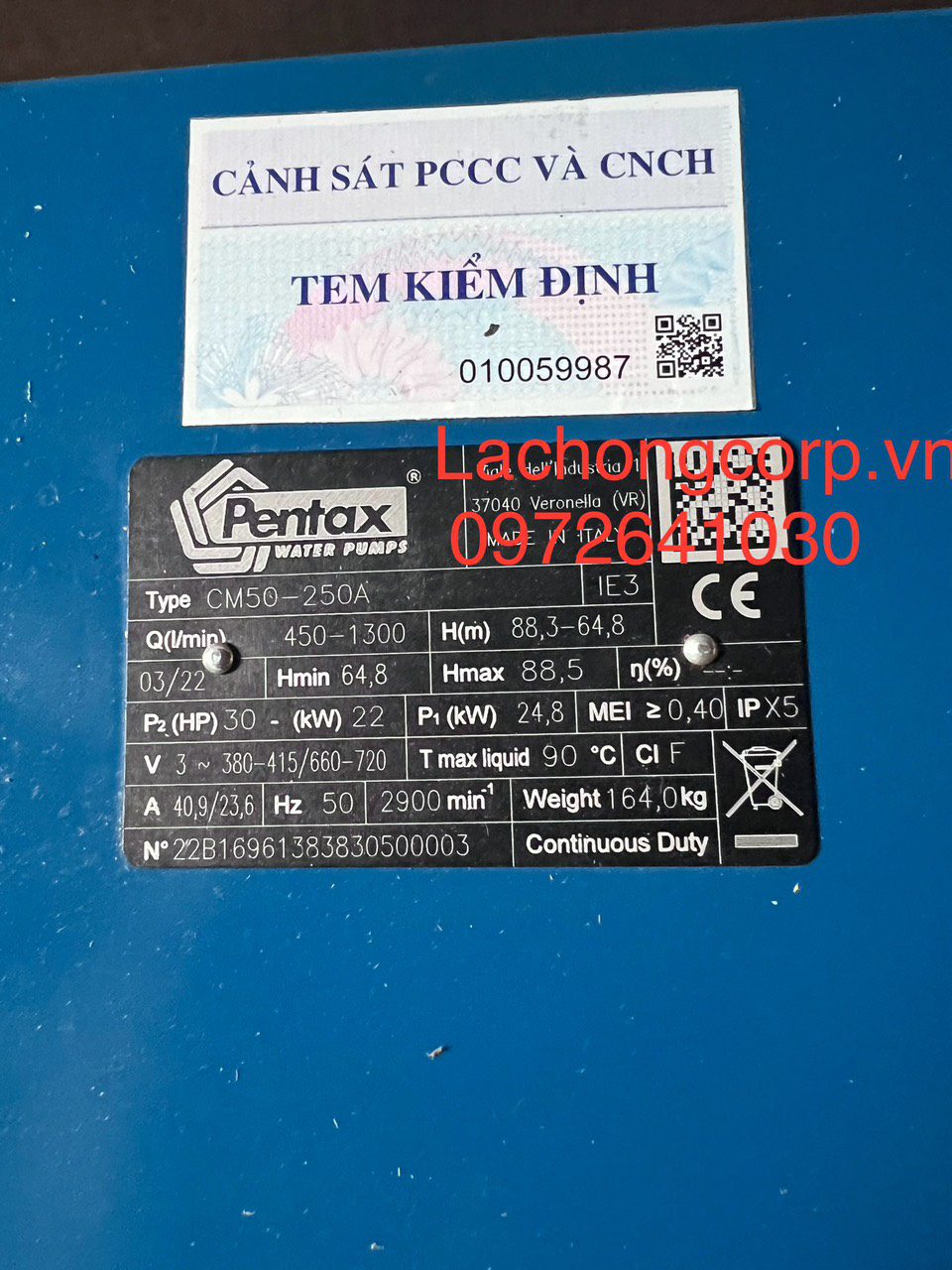

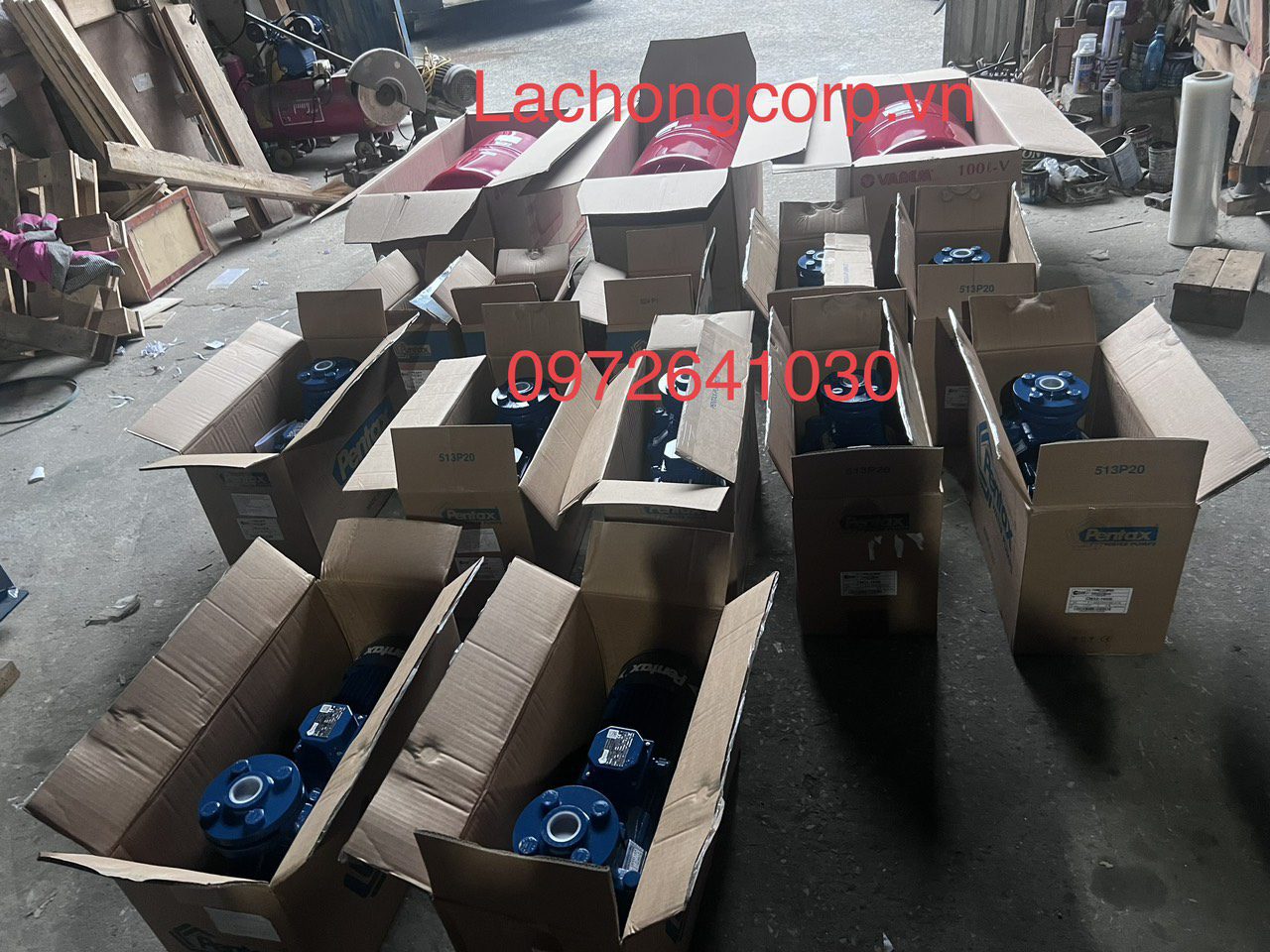

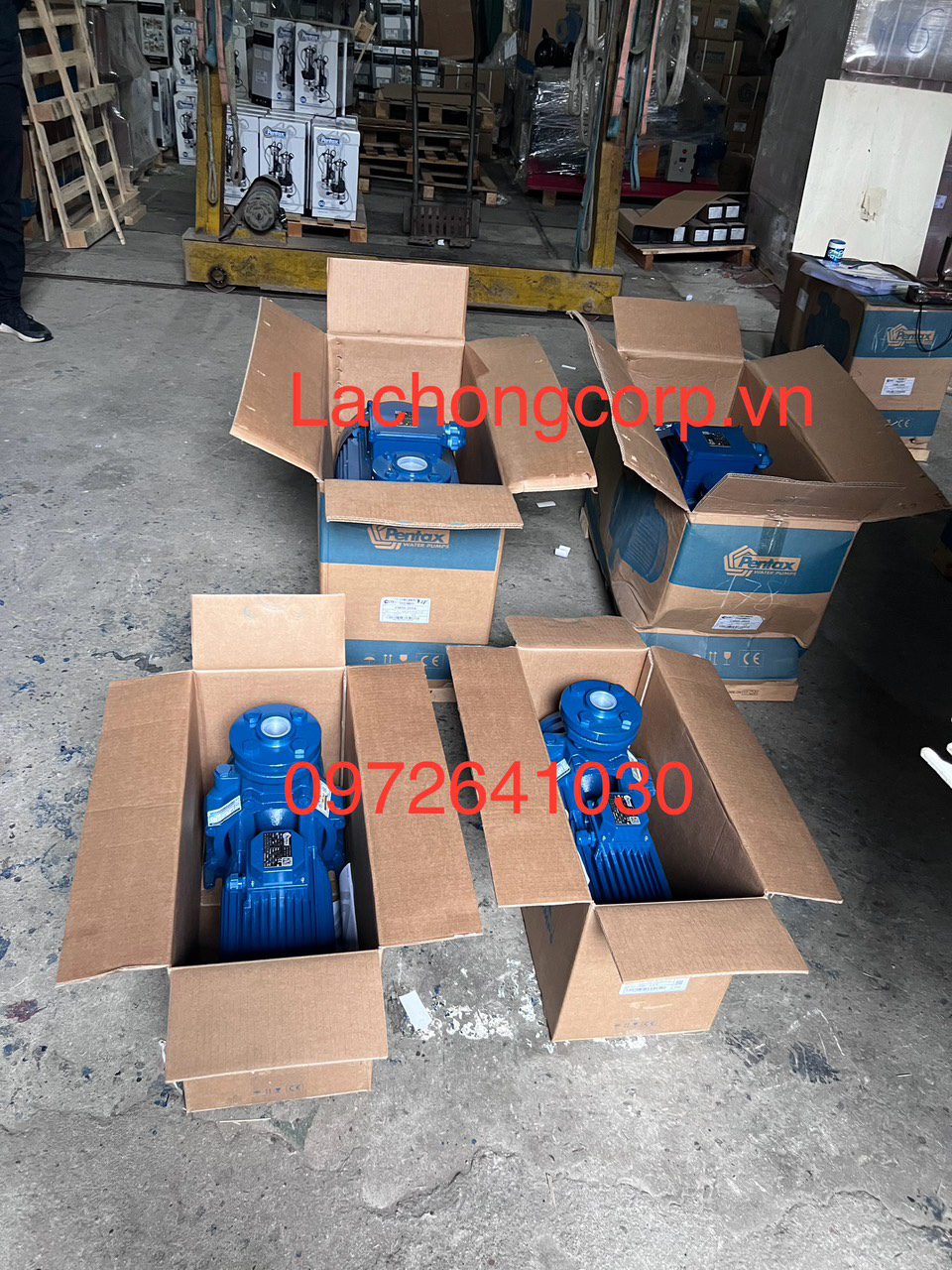

Một số hình ảnh lắp đặt thực tế cho khách hàng:
Chứng nhận từ Pentax Industries Italia
Tiêu chuẩn về Hệ thống quản lý An toàn sức khỏe nghề nghiệp do Viện tiêu chuẩn Anh (BSI) xây dựng và ban hành:
Xem chứng nhận Pentax OHSAS 18001
Tiêu chuẩn hệ thống quản lý chất lượng do Tổ chức Tiêu chuẩn hóa quốc tế
Xem tiêu chuẩn Pentax iso 9001
Tiêu chuẩn quốc tế về quản lý môi trường
Xem tiêu chuẩn Pentax ISO 14000
