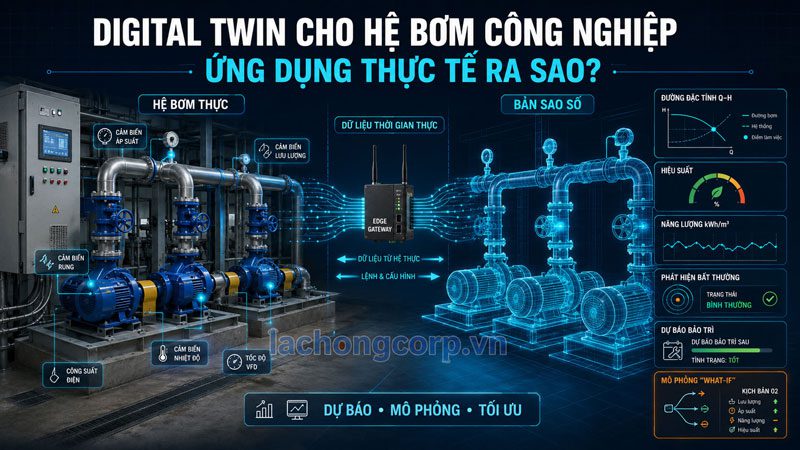

Digital twin cho hệ bơm công nghiệp: ứng dụng thực tế ra sao?

Đối với hệ bơm công nghiệp, digital twin có thể bắt đầu rất nhỏ: một mô hình Q–H–kW của một bơm được đồng bộ bằng lưu lượng, áp suất, tốc độ và công suất điện. Khi trưởng thành, nó có thể mở rộng thành bản sao số của cả trạm, bao gồm đường ống, bể chứa, van, logic chạy luân phiên, biểu đồ nhu cầu, trạng thái thiết bị và lịch sử bảo trì. Bài viết dưới đây phân tích digital twin thực chất là gì, cần dữ liệu nào, ứng dụng ra sao, cách triển khai từ hệ thống hiện hữu và những giới hạn phải kiểm soát.

Digital twin của hệ bơm là gì?

ISO/IEC 30173:2023 thiết lập thuật ngữ và các khái niệm nền tảng của digital twin. Trong lĩnh vực sản xuất, ISO 23247-1:2021 mô tả các nguyên tắc và yêu cầu chung của khung digital twin. Điểm cốt lõi có thể hiểu theo ngôn ngữ vận hành như sau: digital twin là một biểu diễn số phù hợp với mục đích của một đối tượng vật lý, có liên kết đồng bộ giữa đối tượng thật và biểu diễn số đó.

“Phù hợp với mục đích” là điều rất quan trọng. Bản sao số phục vụ tối ưu điện năng không nhất thiết phải mô phỏng phổ rung bạc đạn. Ngược lại, bản sao số phục vụ chẩn đoán hư hỏng cơ khí không thể chỉ dùng dữ liệu kWh theo ngày. Không có một mô hình duy nhất vừa nhẹ, rẻ, vừa mô phỏng chính xác mọi hiện tượng thủy lực, cơ khí, nhiệt, điện và quá trình.

Một digital twin cho hệ bơm thường gồm năm thành phần liên kết:

1. Tài sản vật lý: bơm, motor, VFD, khớp nối, van, bể, đường ống, thiết bị đo và tải công nghệ.
2. Dữ liệu đồng bộ: trạng thái chạy/dừng, tốc độ, Q, áp suất hút–đẩy, mức bể, kW, nhiệt độ, rung, alarm và sự kiện bảo trì.
3. Mô hình: đường đặc tính, phương trình thủy lực, logic điều khiển, mô hình hiệu suất, mô hình suy giảm hoặc thuật toán học từ dữ liệu.
4. Ngữ cảnh: mã tài sản, cấu hình cánh, mục đích sử dụng, đơn vị, vị trí cảm biến, phiên bản phần mềm, lịch hiệu chuẩn và quan hệ với thiết bị khác.
5. Dịch vụ quyết định: phát hiện sai lệch, dự báo, mô phỏng “nếu–thì”, tối ưu lịch chạy, cảnh báo hoặc đề xuất công việc bảo trì.

NIST mô tả digital twin là mô hình số được đồng bộ, có thể giúp biểu diễn, chẩn đoán, dự báo và tối ưu hoạt động. Trang các thành phần thiết yếu của digital twin cũng nhấn mạnh bản sao số không phải mô hình tĩnh; tính kết nối, đồng bộ và khả năng dự báo quyết định giá trị lâu dài của nó.

Không phải cứ có dashboard hoặc mô hình 3D là đã có digital twin

Digital twin có thể sử dụng tất cả các công cụ trên nhưng không đồng nhất với bất kỳ công cụ đơn lẻ nào. Một dashboard chỉ hiển thị áp suất và lưu lượng vẫn là dashboard. Khi hệ thống dùng điều kiện đầu vào hiện tại để tính áp suất/lưu lượng kỳ vọng, so sánh với phép đo, lượng hóa sai lệch và đề xuất nguyên nhân hoặc kịch bản tối ưu, nó mới bắt đầu có tính chất của bản sao số.

Vì sao hệ bơm là đối tượng phù hợp để xây dựng bản sao số?

Bơm là thiết bị vật lý có quan hệ đầu vào–đầu ra tương đối rõ: tốc độ và đặc tính bơm kết hợp với đường đặc tính hệ thống tạo ra điểm làm việc; điểm làm việc quyết định Q, H, công suất và hiệu suất. Đồng thời, bơm chịu ảnh hưởng của rất nhiều biến ngoài bản thân thiết bị như mực bể, vị trí van, tổn thất đường ống, nhu cầu cuối tuyến, khối lượng riêng, độ nhớt và chiến lược chạy song song. Vì vậy, chỉ nhìn dòng điện hoặc áp suất đơn lẻ rất dễ kết luận sai.

Digital twin tạo ra một “đối chứng động”. Thay vì hỏi công suất hôm nay có cao hơn hôm qua không, kỹ sư hỏi công suất hôm nay có cao hơn mức mô hình kỳ vọng tại cùng Q, H, tốc độ và điều kiện chất lỏng không. Thay vì báo rung vượt một mức chung, mô hình kiểm tra rung thay đổi ra sao khi tốc độ, lưu lượng và cấu hình số bơm giống đường nền. Cách chuẩn hóa này giúp tách biến động do nhu cầu bình thường khỏi dấu hiệu suy giảm thiết bị.

Đối với hệ thống sử dụng máy bơm nước Pentax, bước đầu tiên không phải mua phần mềm đắt tiền, mà là số hóa đúng danh mục tài sản: mã bơm, công suất motor, tốc độ, đường kính cánh nếu có, vật liệu, đường đặc tính đúng phiên bản, nhiệm vụ và các giới hạn vận hành. Hai bơm nhìn giống nhau nhưng khác cánh hoặc đã sửa chữa nhiều lần không nên dùng chung một baseline.

Kiến trúc thực tế của digital twin cho trạm bơm

ISO 23247-2:2021 cung cấp kiến trúc tham chiếu theo góc nhìn thực thể và chức năng cho digital twin trong sản xuất. Ở cấp trạm bơm, có thể chuyển thành sáu lớp triển khai dễ hiểu:

1. Lớp tài sản và quá trình vật lý

Đây là bơm, motor, biến tần, van, đường ống, bể, bộ lọc, thiết bị trao đổi nhiệt và tải dùng nước. Mô hình phải xác định ranh giới: chỉ một tổ bơm, một skid, một vòng tuần hoàn hay toàn mạng cấp nước. Ranh giới sai sẽ khiến cân bằng năng lượng và lưu lượng không khép kín.

2. Lớp đo lường và điều khiển cục bộ

Cảm biến áp suất, lưu lượng, mức, nhiệt độ, rung; công tơ điện; trạng thái contactor; tần số VFD; PLC và relay bảo vệ nằm ở lớp này. Các liên động dừng khẩn, bảo vệ mất pha, quá tải, cạn bể hoặc áp suất nguy hiểm vẫn phải hoạt động cục bộ, độc lập với cloud và mô hình phân tích.

3. Lớp kết nối và thu thập

Gateway, historian, OPC UA, Modbus TCP/RTU, MQTT hoặc giao diện API đưa dữ liệu về cùng một hệ. Tốc độ lấy mẫu phải theo hiện tượng: mức bể và kWh có thể chậm, nhưng phân tích rung hoặc quá độ khởi động cần dữ liệu nhanh hơn nhiều. Không cần đẩy mọi waveform lên cloud; có thể trích đặc trưng tại edge rồi lưu sự kiện có giá trị.

4. Lớp dữ liệu ngữ cảnh

Lớp này biến tag rời rạc thành một mô hình tài sản có quan hệ. Ví dụ P-101 là bơm dẫn động bởi M-101, điều khiển qua VFD-101, hút từ TK-01, đẩy vào header H-01; PT-101S đo phía hút và PT-101D đo phía đẩy. OPC UA Companion Specification cho bơm và bơm chân không là một ví dụ về cách chuẩn hóa mô hình thông tin để các hệ thống hiểu cùng một cấu trúc tài sản.

5. Lớp mô hình và phân tích

Tại đây có đường cong bơm, đường cong hệ thống, cân bằng khối lượng, mô hình bể, logic cascade, mô hình hiệu suất, phát hiện bất thường, ước tính trạng thái và mô hình suy giảm. Một trạm có thể dùng nhiều mô hình nhỏ chuyên trách thay vì một mô hình cực lớn khó kiểm chứng.

6. Lớp ứng dụng và hành động

Kết quả được đưa tới dashboard, cảnh báo, báo cáo năng lượng, CMMS, công cụ lập lịch hoặc hệ hỗ trợ người vận hành. Giai đoạn đầu nên ở chế độ tư vấn: mô hình đề xuất, con người phê duyệt. Chỉ khi đã có đủ bằng chứng về độ tin cậy, quản lý thay đổi và đánh giá an toàn mới xem xét đóng vòng điều khiển.

Digital twin cần những dữ liệu nào?

Không có danh sách cảm biến duy nhất cho mọi hệ. Bộ dữ liệu phải xuất phát từ câu hỏi cần trả lời. Một twin tối ưu điện năng cần Q, H, kW, tốc độ và cấu hình hệ. Một twin chẩn đoán bạc đạn cần thêm rung, nhiệt và lịch bôi trơn. Một twin dự báo cavitation cần áp suất hút, mực nguồn, nhiệt độ chất lỏng, Q, tốc độ và tín hiệu động đủ nhạy.

Chất lượng dữ liệu quan trọng hơn số lượng tag. Cảm biến áp lệch zero, đồng hồ lưu lượng đặt sai khoảng thẳng hoặc timestamp lệch vài phút có thể tạo residual giả. Trước khi xây mô hình nâng cao, cần kiểm tra đơn vị, dải đo, độ phân giải, vị trí, chu kỳ hiệu chuẩn, tỷ lệ mất dữ liệu và đồng bộ thời gian.

Các loại mô hình nên dùng cho hệ bơm

Mô hình dựa trên đường đặc tính

Đây là mức khởi đầu thực dụng. Đường Q–H, Q–η, Q–P và NPSHr của đúng model được số hóa, sau đó hiệu chỉnh theo tốc độ, đường kính cánh và dữ liệu nghiệm thu. Với máy bơm nước Pentax CM EN733, mỗi model và cấu hình phải có bộ đường cong riêng; không dùng đường cong của một mã gần giống chỉ vì cùng kích thước mặt bích.

Mô hình thủy lực toàn hệ

Mô hình này gồm cột áp tĩnh, tổn thất ma sát, tổn thất cục bộ, đặc tính van, bể và các nhánh tiêu thụ. Nó giúp trả lời điểm làm việc hình thành ở đâu, vì sao đóng van làm Q giảm, liệu một cấu hình hai bơm có hiệu quả hơn ba bơm hay không, và áp suất cuối tuyến biến đổi thế nào khi nhu cầu thay đổi.

H_hệ(Q) = H_tĩnh + K × Q²

Biểu thức trên là dạng đơn giản cho hệ có tổn thất gần tỷ lệ với bình phương lưu lượng. Với mạng phân nhánh, van điều khiển, chất lỏng nhớt hoặc chế độ quá độ, cần mô hình chi tiết hơn. Hệ số K cũng không bất biến nếu cấu hình van, bộ lọc hoặc tuyến ống thay đổi.

Mô hình năng lượng

Mô hình năng lượng liên kết công thủy lực với điện đầu vào và điều kiện vận hành:

P_thủy_lực = ρ × g × Q × H

η_wire-to-water = P_thủy_lực / P_điện × 100%

SEC = Điện_năng_đầu_vào / Thể_tích_giao_hữu_ích

Trong đó Q dùng m³/s nếu P tính bằng W; H tính bằng m; ρ tính bằng kg/m³. Điện năng phải đo trên cùng ranh giới đã định nghĩa. Nếu công tơ đặt trước VFD, hiệu suất bao gồm VFD, motor và bơm; nếu lấy một giá trị nội bộ sau VFD, ranh giới có thể khác.

Mô hình động và logic điều khiển

Đối với bể biến thiên mức, mạng cấp nước, vòng làm mát hoặc hệ cascade, mô hình trạng thái theo thời gian cần mô phỏng cả tích lũy và logic. Nó có thể chạy lại kịch bản mất một bơm, thay đổi setpoint, trễ khởi động, giới hạn số lần đóng cắt và năng lực dự phòng. Đây là nền tảng của virtual commissioning và đào tạo vận hành.

Mô hình dữ liệu và mô hình lai

Mô hình dữ liệu học quan hệ từ lịch sử vận hành, chẳng hạn dự báo kW kỳ vọng từ Q, H, tốc độ và nhiệt độ. Mô hình lai kết hợp phương trình vật lý với phần bù học từ dữ liệu. Cách lai thường thực tế hơn: vật lý giữ kết quả trong miền hợp lý, còn thuật toán dữ liệu mô tả sai lệch hiện trường mà catalogue không bao quát hết.

Tuy nhiên, mô hình học máy không tự hiểu một lần đổi đường kính cánh, thay motor hoặc chuyển cảm biến. Mọi thay đổi tài sản phải tạo phiên bản twin mới hoặc kích hoạt quy trình hiệu chỉnh lại.

Cách digital twin so sánh tài sản thật với mô hình

Cột áp thực tế nên được tính từ áp suất, cao độ và vận tốc tại các điểm đo:

H_thực = (P_đẩy - P_hút)/(ρ × g)
        + (z_đẩy - z_hút)
        + (v_đẩy² - v_hút²)/(2 × g)

Mô hình nhận Q, tốc độ n, cấu hình van và điều kiện chất lỏng để dự báo H, kW hoặc nhiệt độ kỳ vọng. Sai lệch giữa đo và dự báo được gọi là residual:

r_H = H_đo - H_mô_hình(Q, n, trạng_thái_hệ)

r_P = P_điện_đo - P_điện_mô_hình(Q, H, n)

r_T = T_ổ_bi_đo - T_ổ_bi_kỳ_vọng(tải, tốc_độ, T_môi_trường)

Một residual đơn lẻ chưa đủ kết luận. Digital twin phải xét xu hướng, độ không đảm bảo của cảm biến, miền vận hành và sự kết hợp nhiều tín hiệu. Ví dụ r_H âm có thể do mòn cánh, quay ngược, tốc độ khai báo sai, khí lọt hoặc cảm biến áp lệch. Nếu r_H âm đi cùng r_P giảm, Q biến động và rung dải rộng tăng, hướng chẩn đoán khác với trường hợp chỉ một transmitter bị drift.

Sai số dự báo có thể theo dõi bằng MAE hoặc RMSE:

MAE = (1/N) × Σ |y_đo - y_dự_báo|

RMSE = √[(1/N) × Σ(y_đo - y_dự_báo)²]

Cần công bố sai số theo từng vùng Q, tốc độ và cấu hình hệ, không chỉ một số trung bình toàn năm. Một mô hình có RMSE tốt vì phần lớn thời gian bơm chạy ổn định vẫn có thể sai nguy hiểm ở vùng lưu lượng thấp hoặc khi hai bơm chuyển sang ba bơm.

Ứng dụng thực tế 1: kiểm tra thiết kế và virtual commissioning

Trước khi chạy tài sản thật, digital twin có thể kiểm tra logic điều khiển, trình tự mở van, thời gian khởi động, chuyển bơm lead–lag, giới hạn tốc độ và phản ứng khi mất cảm biến. PLC thật hoặc bản sao logic có thể kết nối với mô hình quá trình để thử “hardware/software-in-the-loop”. Sai sót được phát hiện khi chưa có nước, áp suất hoặc thiết bị thật chịu rủi ro.

Ví dụ, với cụm ba bơm, kỹ sư có thể mô phỏng các tình huống:

• Một transmitter áp suất bị đóng băng giá trị;
• Bơm lead trip khi nhu cầu đang tăng;
• Van một chiều không đóng kín gây dòng ngược;
• Mực bể hút giảm nhanh hơn dự kiến;
• Hai bơm được gọi chạy gần như đồng thời;
• Mất mạng giám sát nhưng PLC cục bộ vẫn phải bảo vệ an toàn.

Trong lĩnh vực nước, tài liệu của Siemens về digital asset management và digital twin cho nhà máy nước mô tả việc giữ mô hình nhà máy cập nhật xuyên suốt từ kỹ thuật, vận hành đến bảo trì, đồng thời dùng mô phỏng để rút ngắn khâu commissioning. Giá trị thực tế không chỉ là mô hình hóa, mà là giảm thử–sai trên hệ thống thật.

Ứng dụng thực tế 2: xác định điểm làm việc và phát hiện suy giảm thủy lực

Digital twin đặt điểm Q–H thực đo lên đường cong đúng của bơm, sau đó chuẩn hóa theo tốc độ và cấu hình. Nếu điểm làm việc lệch vì đường hệ thống thay đổi, mô hình sẽ chỉ ra bơm đang đáp ứng một tải khác. Nếu ở cùng Q và n nhưng H tạo ra giảm dần, đó có thể là dấu hiệu mòn cánh, tăng khe hở, ăn mòn hoặc khí lọt cần điều tra.

Các định luật tương quan được dùng thận trọng trong vùng tương đồng, với cùng bánh công tác và chất lỏng:

Q₂/Q₁ ≈ n₂/n₁

H₂/H₁ ≈ (n₂/n₁)²

P₂/P₁ ≈ (n₂/n₁)³

Đây là quan hệ lý tưởng, không thay thế đường cong nhà sản xuất hoặc thử nghiệm hiện trường. Hiệu suất, giới hạn motor, NPSH và đặc tính hệ có thể làm kết quả thực khác đáng kể, đặc biệt khi giảm tốc sâu.

Với Máy bơm nước Pentax CM32-160A công suất 4HP (3kW), twin phải gắn đúng dữ liệu của CM32-160A và trạng thái thực tế của chính máy đó. Không nên lấy baseline của CM32-160B, dù hai model cùng họ sản phẩm. ISO 9906:2012 quy định thử nghiệm chấp nhận đặc tính thủy lực của bơm quay tại cơ sở thử; dữ liệu đó là đầu vào quan trọng nhưng khi đưa vào hiện trường vẫn cần xét ranh giới và độ không đảm bảo đo khác nhau.

Ứng dụng thực tế 3: tối ưu điện năng, VFD và lịch chạy song song

Trong trạm nhiều bơm, câu hỏi tiết kiệm không đơn giản là “giảm tần số”. Digital twin có thể chạy hàng loạt kịch bản cho cùng yêu cầu Q–H:

• Một bơm chạy nhanh hay hai bơm chạy chậm;
• Thời điểm gọi thêm bơm để tránh một máy chạy quá xa vùng phù hợp;
• Setpoint áp suất tối thiểu vẫn đáp ứng điểm bất lợi nhất;
• Phân bổ giờ chạy để vừa tiết kiệm điện vừa bảo đảm bơm dự phòng được thử;
• Ảnh hưởng của bypass, van tiết lưu, bộ lọc bẩn hoặc đường ống nhỏ;
• Chuyển tải sang khung giờ chi phí điện thấp hơn khi quá trình cho phép.

Ví dụ, một cụm Máy bơm tăng áp trục đứng Pentax U5V-200/7T 2HP (1.5kW) có thể được mô hình hóa theo số máy chạy, tần số, setpoint, mức sử dụng và dung tích tích lũy. Twin không mặc định cấu hình nào tốt hơn; nó tính kWh, số lần start/stop, áp suất thiếu hoặc dư và biên dự phòng cho từng kịch bản.

Công cụ MEASUR của Bộ Năng lượng Hoa Kỳ cho phép đánh giá hệ bơm bằng dữ liệu đo và thử các kịch bản “what-if” để tìm cơ hội giảm năng lượng. Một digital twin vận hành có thể tiếp tục tư duy đó theo thời gian: cập nhật nhu cầu thật, theo dõi sai lệch và kiểm tra tiết kiệm đã duy trì hay bị “trôi” sau vài tháng.

Ứng dụng thực tế 4: cảnh báo sớm cavitation và điều kiện hút xấu

Cảnh báo cavitation chỉ từ một mức rung cố định thường tạo nhiều báo giả. Digital twin có thể tính NPSHa theo áp suất tuyệt đối, mực bể, nhiệt độ và tổn thất hút; đồng thời so sánh rung, dao động áp, Q, H và công suất với đường nền ở cùng tốc độ.

NPSHa = P_bề_mặt_abs/(ρg)
       + z_bề_mặt_so_với_tâm_bơm
       - h_tổn_thất_đường_hút
       - P_hơi/(ρg)

NPSH margin giảm là tín hiệu nguy cơ, không phải bằng chứng duy nhất rằng cavitation đã xảy ra. Nếu đồng thời xuất hiện rung dải rộng tăng, áp suất dao động, Q–H suy giảm và âm thanh đặc trưng, độ tin cậy của chẩn đoán cao hơn. Mô hình cũng giúp phân biệt với khí lọt, xoáy tại bể hút, tái tuần hoàn lưu lượng thấp hoặc lỗi cảm biến.

Ứng dụng thực tế 5: predictive maintenance dựa trên tải thực

Hai bơm cùng chạy 5.000 giờ có thể chịu mức hao mòn rất khác nhau. Một máy chạy gần điểm phù hợp với ít lần khởi động; máy kia chạy xa điểm thiết kế, nhiệt cao, rung tăng và thường xuyên chuyển tốc độ. Digital twin tạo “hồ sơ phơi nhiễm” thay vì chỉ đếm giờ:

• Giờ chạy theo vùng Q–H;
• Giờ ở mức rung hoặc nhiệt cao;
• Số lần khởi động và quá độ;
• Thời gian NPSH margin thấp;
• Năng lượng hoặc tải tích lũy;
• Residual hiệu suất, cột áp và nhiệt độ;
• Can thiệp bảo trì và mức phục hồi sau can thiệp.

ISO 17359:2018 đưa ra hướng dẫn chung để thiết lập chương trình giám sát tình trạng máy. Digital twin không thay thế quy trình này; nó bổ sung ngữ cảnh tải và mô hình kỳ vọng để tín hiệu tình trạng được diễn giải công bằng hơn.

Chẳng hạn, với Máy bơm nước Pentax CM50-200A công suất 20HP (15kW), twin có thể so nhiệt ổ bi và rung với baseline theo từng khoảng tải. Nếu nhiệt tăng chỉ khi tải tăng và trở về bình thường sau đó, cách đánh giá khác với trường hợp residual nhiệt tăng liên tục ở cùng tải. Lệnh bảo trì chỉ nên sinh khi mô hình, dữ liệu và quy tắc nghiệp vụ cùng đạt điều kiện; không tự động thay bạc đạn vì một điểm đo vượt ngưỡng.

Ứng dụng thực tế 6: phát hiện tắc nghẽn, rò rỉ và lỗi van

Khi có mô hình mạng, cân bằng khối lượng và áp suất cho phép khoanh vùng sai lệch. Một lọc bẩn làm tăng chênh áp theo Q; một van không mở đủ làm thay đổi đường hệ thống; rò rỉ làm tổng lưu lượng bơm và lưu lượng giao hữu ích không khớp; van một chiều hở có thể tạo dòng ngược khi dừng máy.

Ứng dụng thực tế tại một trạm nghiên cứu xử lý nước thải ở Berlin được Siemens mô tả có khả năng gom thông tin thiết kế–vận hành–bảo trì vào cùng môi trường số; một trường hợp sử dụng là phát hiện nguy cơ tắc bơm và hỗ trợ làm sạch bằng vận hành đảo chiều. Bài học quan trọng là mô hình phải dẫn đến hành động vận hành rõ ràng, không chỉ tạo thêm một màn hình.

Ứng dụng thực tế 7: đánh giá năng lực, dự phòng và kịch bản sự cố

Digital twin có thể mô phỏng nhu cầu đỉnh, một bơm mất khả dụng, mực nguồn thấp, điện áp hạn chế hoặc một tuyến ống dừng bảo trì. Kết quả giúp trả lời:

• Hệ N+1 có thực sự đủ Q–H ở điều kiện bất lợi hay chỉ đủ theo công suất danh nghĩa?
• Nếu một bơm suy giảm 8% cột áp kỳ vọng, phần năng lực còn lại có đáp ứng sản xuất?
• Đường ống hoặc van nào là nút thắt khi tăng sản lượng?
• Nâng bơm, thay cánh, bổ sung bơm song song hay cải tạo đường ống có hiệu quả vòng đời tốt hơn?
• Thời gian bể đệm cho phép đội vận hành phản ứng bao lâu khi trạm dừng?

Đây là ứng dụng có giá trị trước quyết định đầu tư. Thay vì chọn bơm lớn hơn dựa trên hệ số dự phòng chung, doanh nghiệp thử kịch bản trên mô hình và thấy rõ ảnh hưởng tới điểm vận hành, điện năng, áp lực và độ dự phòng.

Ứng dụng thực tế 8: đào tạo và tái hiện sự cố

Mô hình động cho phép nhân viên mới luyện tập tình huống mà không làm gián đoạn sản xuất: áp hút giảm, bơm lead trip, sensor sai, van đóng nhanh, mất điện một phần hoặc VFD chuyển bypass. Sau sự cố thật, dữ liệu historian có thể “phát lại” vào twin để tái hiện chuỗi sự kiện và kiểm tra giả thuyết nguyên nhân.

Giá trị của chức năng replay phụ thuộc vào timestamp và event log. Nếu alarm chỉ lưu ở độ phân giải phút, trạng thái van không có feedback hoặc thay đổi setpoint không ghi người thực hiện, mô hình không thể tái dựng chính xác trình tự. Vì vậy, thiết kế digital twin thường làm lộ ra các khoảng trống dữ liệu mà dashboard thông thường chưa phát hiện.

Ứng dụng thực tế 9: quản lý vòng đời và digital thread

Twin không nên bị “đóng băng” sau nghiệm thu. Mỗi thay đổi như tiện cánh, thay motor, đổi VFD, di chuyển transmitter, chỉnh PID, thay tuyến ống hoặc sửa logic phải được ghi thành phiên bản. Dòng thông tin liên tục từ thiết kế, lắp đặt, nghiệm thu, vận hành đến bảo trì được gọi là digital thread.

Với danh mục máy bơm nước công nghiệp Pentax, mô hình tài sản nên lưu cả dữ liệu catalogue lẫn “as-maintained”: thiết bị thực tế đang có cánh nào, motor nào, đã thay phớt khi nào, cảm biến nào còn hiệu chuẩn và phiên bản logic nào đang chạy. Nếu chỉ giữ hồ sơ “as-designed”, twin sẽ ngày càng xa tài sản thật.

Ví dụ minh họa: xây digital twin cho cụm ba bơm cấp nước quá trình

Giả sử một nhà máy có ba bơm ly tâm giống nhau, hai chạy một dự phòng, điều khiển bằng VFD để giữ áp header. Ví dụ chỉ nhằm minh họa phương pháp tính, không phải điểm làm việc công bố cho một model cụ thể.

Bước 1: xác định quyết định cần hỗ trợ

Nhà máy không đặt mục tiêu mơ hồ “số hóa trạm bơm”, mà chọn ba câu hỏi:

1. Cấu hình một hay hai bơm tiêu thụ ít kWh/m³ hơn ở từng dải nhu cầu?
2. Có thể phát hiện suy giảm thủy lực trước khi áp header không đạt không?
3. Khi một bơm dừng, năng lực còn lại có đáp ứng Q–H tối thiểu không?

Bước 2: lập ranh giới và bộ tag tối thiểu

Ranh giới điện đặt trước từng VFD; ranh giới thủy lực từ header hút đến header đẩy. Dữ liệu gồm áp hút, áp đẩy, lưu lượng tổng, kW từng bơm, tần số, run status, vị trí van chính, mức bể, alarm và số máy đang chạy. Hồ sơ tài sản có đường cong đúng model, ngày hiệu chuẩn cảm biến và lịch sử sửa chữa.

Bước 3: xây baseline đã kiểm chứng

Sau khi xác nhận bơm, van và cảm biến hoạt động tốt, đội dự án thu dữ liệu ở nhiều dải Q, tốc độ và cấu hình. Dữ liệu khởi động, trip, súc rửa và tín hiệu lỗi được đánh dấu riêng. Một phần dữ liệu dùng hiệu chỉnh; phần khác giữ lại để kiểm tra mô hình.

Bước 4: tính trạng thái thực

Ở một thời điểm minh họa, hệ đo Q = 120 m³/h, H = 40 m, công suất điện tổng của bơm đang chạy là 18,5 kW. Với nước có ρ xấp xỉ 998 kg/m³:

Q = 120/3600 = 0,03333 m³/s

P_thủy_lực = 998 × 9,81 × 0,03333 × 40 / 1000
             ≈ 13,05 kW

η_wire-to-water = 13,05 / 18,5 × 100%
                 ≈ 70,5%

Nếu twin dự báo 17,2 kW ở cùng Q, H, tốc độ và cấu hình, residual công suất là:

r_P = 18,5 - 17,2 = +1,3 kW

Không nên kết luận ngay bơm xuống cấp. Quy trình kiểm tra lần lượt: xác nhận công tơ và timestamp; kiểm tra khối lượng riêng; xem van/bypass; đối chiếu số bơm thực chạy; kiểm tra sai lệch áp và lưu lượng; sau đó mới phân tích hiệu suất bơm, motor và VFD. Nếu residual +1,3 kW lặp lại ổn định trong cùng miền vận hành và tăng theo thời gian, twin mới tạo một cảnh báo điều tra có căn cứ.

Bước 5: chạy kịch bản thay vì điều khiển ngay

Trong ba tháng đầu, twin hoạt động ở chế độ shadow: đưa ra dự báo nhưng không ghi setpoint vào PLC. Kỹ sư so sánh các đề xuất một bơm/hai bơm, theo dõi áp suất thực và xác nhận không vi phạm vùng vận hành. Sau khi mô hình đạt tiêu chí sai số và quy trình phê duyệt, đề xuất tối ưu có thể được đưa vào SOP; điều khiển tự động chỉ là bước sau cùng nếu thật sự cần.

Ví dụ áp dụng với các dòng bơm khác nhau

Digital twin phải phản ánh đúng đặc tính của từng họ bơm và mục đích sử dụng:

• Với Máy bơm nước Pentax CM65-200A công suất 30HP (22kW) trong hệ cấp nước hoặc tuần hoàn công nghiệp, twin có thể tập trung vào Q–H–kW, tốc độ, cấu hình song song và residual hiệu suất.
• Với máy bơm nước Pentax CMS làm việc với yêu cầu vật liệu inox, dữ liệu về nhiệt độ, thành phần chất lỏng và lịch vệ sinh có thể quan trọng ngang dữ liệu thủy lực.
• Với Máy bơm nước Pentax CMS40C/7.5 công suất 10 HP, 7.5 kW, không nên dùng đường cong hoặc baseline của một model CMS khác chỉ vì cùng kết cấu monobloc.
• Khi so sánh với máy bơm nước Ebara, máy bơm Ebara 3M hoặc máy bơm nước Ebara 3D, nền tảng số phải giữ nguyên dữ liệu đúng hãng, series, model, cánh và motor; không chuẩn hóa quá mức đến mức làm mất danh tính kỹ thuật của thiết bị.

Năm mức trưởng thành thực dụng của digital twin

Đây là thang triển khai thực dụng, không phải nhãn chứng nhận. Nhiều nhà máy tạo giá trị lớn ở mức 2 hoặc 3 và không cần đóng vòng tự động. ISO/IEC 30188:2026 cung cấp kiến trúc tham chiếu chung cho hệ digital twin theo các góc nhìn kiến trúc; khi mở rộng nhiều trạm hoặc nhiều nhà cung cấp, việc bám kiến trúc và mô hình thông tin chuẩn giúp tránh khóa dữ liệu trong một ứng dụng đơn lẻ.

Digital twin có nhất thiết cần cloud, 3D và AI?

Không nhất thiết. Một twin có thể chạy hoàn toàn on-premise hoặc tại edge. Cloud hữu ích khi cần mở rộng, tổng hợp nhiều trạm, huấn luyện mô hình hoặc truy cập chuyên gia từ xa, nhưng không phải điều kiện định nghĩa. Với hệ quan trọng, bảo vệ và điều khiển nhanh vẫn ở PLC/relay cục bộ.

Mô hình 3D hữu ích cho bố trí, đào tạo, bảo trì và truy xuất không gian, nhưng không cần thiết cho bài toán tính hiệu suất hoặc phát hiện residual cột áp. AI hữu ích khi quan hệ phức tạp và có dữ liệu đủ đại diện; một mô hình vật lý đơn giản, minh bạch có thể tốt hơn thuật toán “hộp đen” nếu mục tiêu chỉ là tính H, kW và đường hệ thống.

Nguyên tắc hợp lý là chọn mô hình đơn giản nhất vẫn trả lời đúng quyết định. Độ trung thực không phải càng cao càng tốt; nó phải đủ cho mục đích, có thể kiểm chứng và có chi phí vận hành chấp nhận được.

Cách triển khai digital twin từ một hệ bơm đang vận hành

Bước 1: chọn một use case có chủ sở hữu

Viết câu hỏi dưới dạng quyết định: “chọn cấu hình bơm nào để giảm kWh/m³ mà vẫn giữ áp tối thiểu?”, “cảnh báo suy giảm cột áp trước bao nhiêu ngày?”, hoặc “mô phỏng mất một bơm có còn đủ năng lực?”. Xác định người sẽ nhận kết quả và hành động.

Bước 2: xác định tài sản, ranh giới và trạng thái thành công

Chốt P&ID, tag, điểm đo, ranh giới điện–thủy lực, chế độ vận hành và KPI. Thành công phải đo được: giảm sai số dự báo, giảm thời gian chẩn đoán, giảm kWh/m³ đã chuẩn hóa, tăng tỷ lệ cảnh báo hữu ích hoặc tránh một loại downtime cụ thể.

Bước 3: kiểm toán dữ liệu trước khi mua thêm cảm biến

Kiểm tra dữ liệu đã có trong PLC, VFD, công tơ, historian và CMMS. Nhiều hệ đã có tần số, kW và áp suất nhưng chưa được gắn ngữ cảnh. Chỉ bổ sung cảm biến cho biến quan sát còn thiếu. Không nên lắp hàng loạt cảm biến rung nếu use case đầu tiên chỉ là tối ưu lịch chạy thủy lực.

Bước 4: chuẩn hóa danh tính và đơn vị

Mỗi tag cần tên, đơn vị, timestamp, quality flag, dải đo, vị trí và quan hệ tài sản. Đường cong phải có nguồn, model, tốc độ, đường kính cánh và phiên bản. Dữ liệu bảo trì cần mã hóa failure mode và thời điểm can thiệp.

Bước 5: xây mô hình nền đơn giản

Bắt đầu bằng cân bằng Q–H–kW, đường hệ thống và trạng thái bơm. Chạy mô hình trên dữ liệu lịch sử để phát hiện sai đơn vị, cảm biến lệch và vùng vận hành chưa đủ dữ liệu. Chỉ thêm AI, CFD hoặc mô hình động chi tiết khi mô hình nền không đáp ứng mục tiêu.

Bước 6: hiệu chỉnh bằng dữ liệu “thiết bị tốt”

Baseline phải được lấy sau kiểm tra hiện trường: chiều quay, van, lọc, căn tâm, mồi bơm, cảm biến và điều kiện nguồn. Nếu lấy giai đoạn bơm đã mòn làm chuẩn, twin sẽ coi suy giảm là bình thường.

Bước 7: tách dữ liệu hiệu chỉnh và dữ liệu kiểm chứng

Không đánh giá mô hình trên đúng dữ liệu dùng để khớp tham số. Cần giữ các khoảng vận hành chưa dùng để kiểm tra, bao gồm dải tải và cấu hình quan trọng. Chỉ số sai số phải đi cùng độ phủ miền vận hành.

Bước 8: chạy shadow mode

Twin dự báo và khuyến nghị nhưng không tác động thiết bị. Đội vận hành xác nhận báo đúng, báo giả, trường hợp bỏ sót và khả năng giải thích. Đây cũng là giai đoạn hoàn thiện SOP: ai nhận cảnh báo, kiểm tra gì, trong bao lâu và khi nào đóng cảnh báo.

Bước 9: tích hợp quy trình công việc

Một cảnh báo không có owner sẽ trở thành “rác số”. Kết quả có giá trị cần tạo ticket, đề xuất kiểm tra hoặc ghi nhận vào CMMS; sau khi xử lý, nguyên nhân và kết quả phải quay lại twin để đánh giá mô hình.

Bước 10: mở rộng theo module

Khi một use case chứng minh được giá trị, tái sử dụng template tag, mô hình dữ liệu, phép tính và dashboard cho bơm tương tự. ISO/IEC 30194:2024 trình bày các thực hành tốt cho dự án use case IoT và digital twin, nhấn mạnh tính nhất quán của template và kế hoạch để chia sẻ kiến thức giữa các dự án.

Xác minh, kiểm chứng và quản lý độ không đảm bảo

Digital twin có thể tạo ra con số rất chính xác về hình thức nhưng sai về bản chất. NIST lưu ý kết quả chỉ hỗ trợ quyết định tốt khi mô hình có độ tin cậy phù hợp; đánh giá độ tin cậy của digital twin cần xem xét verification, validation và uncertainty quantification trong suốt vòng đời.

• Verification: phần mềm có giải đúng phương trình và logic đã thiết kế không?
• Validation: kết quả có đủ gần hệ thật trong miền và mục đích sử dụng không?
• Uncertainty quantification: cảm biến, tham số, mô hình và điều kiện biên tạo ra khoảng không chắc chắn bao nhiêu?

Mỗi mô hình nên có “model card” tối thiểu:

• Mục đích và quyết định được phép hỗ trợ;
• Ranh giới thiết bị và phiên bản tài sản;
• Dữ liệu đầu vào, đơn vị, tần suất và quality rule;
• Miền Q, n, nhiệt độ và cấu hình đã kiểm chứng;
• Chỉ số sai số, tập dữ liệu validation và ngày đánh giá;
• Các giả định, giới hạn và trường hợp không được dùng;
• Người phê duyệt, phiên bản mô hình và lịch xem xét lại;
• Sự kiện kích hoạt hiệu chỉnh lại: thay cánh, thay motor, đổi tuyến ống, đổi cảm biến hoặc firmware.

Một cảnh báo cũng nên hiển thị mức tin cậy và lý do. “Residual cột áp âm 6%, vượt dải nền trong 45 phút, chất lượng cảm biến tốt, mô hình đã kiểm chứng tại vùng này” có giá trị hơn “AI phát hiện bất thường”.

An ninh mạng và an toàn vận hành

Digital twin làm tăng bề mặt kết nối giữa OT, IT, cloud và nhà cung cấp. Nếu tài khoản hoặc mô hình bị can thiệp, kết quả có thể gây ra khuyến nghị sai; nếu đường kết nối cho phép ghi thẳng vào PLC, rủi ro còn lớn hơn. NIST SP 800-82 Rev. 3 hướng dẫn bảo vệ OT trong khi vẫn đáp ứng yêu cầu hiệu năng, độ tin cậy và an toàn đặc thù.

Các nguyên tắc nên áp dụng:

• Bắt đầu bằng luồng dữ liệu một chiều hoặc quyền đọc;
• Tách mạng điều khiển, vùng đệm/DMZ và hệ phân tích;
• Không mở kết nối cloud trực tiếp vào PLC;
• Dùng tài khoản riêng, quyền tối thiểu, MFA và kênh truy cập từ xa được kiểm soát;
• Ký, kiểm tra và quản lý phiên bản model/configuration;
• Ghi log mọi đề xuất, phê duyệt và lệnh ghi;
• Có chế độ manual/fallback khi twin, mạng hoặc cảm biến không tin cậy;
• Giữ bảo vệ hardwired/PLC cục bộ độc lập với dịch vụ phân tích;
• Đánh giá thay đổi trước khi cho twin tác động setpoint.

Cách tính hiệu quả đầu tư

Không nên biện minh dự án bằng một tỷ lệ tiết kiệm chung trên thị trường. Giá trị phải gắn với baseline của chính hệ và được chuẩn hóa theo sản lượng, cột áp, lịch sản xuất và giá điện.

Lợi_ích_năm = Tiết_kiệm_điện
             + Downtime_tránh_được
             + Chi_phí_bảo_trì_tránh_được
             + Giá_trị_sản_lượng_tăng
             - Chi_phí_vận_hành_twin_hằng_năm

ROI_năm = Lợi_ích_ròng_năm / Vốn_đầu_tư_ban_đầu × 100%

Thời_gian_hoàn_vốn = Vốn_đầu_tư_ban_đầu / Lợi_ích_ròng_năm

Chi phí ban đầu cần tính đủ: cảm biến, lắp đặt, hiệu chuẩn, gateway, historian, phần mềm, tích hợp, mô hình hóa, kiểm chứng, an ninh và đào tạo. Chi phí hằng năm gồm license, lưu trữ, hiệu chuẩn, bảo trì model, cập nhật tài sản và nhân sự phân tích.

Để tránh “đếm hai lần”, nếu downtime tránh được đã bao gồm sản lượng giữ lại thì không cộng thêm cùng sản lượng ở mục khác. Tiết kiệm năng lượng phải dùng kWh hoặc chi phí đã chuẩn hóa, không so tháng sản lượng thấp với tháng cao. Giá trị bảo trì cần dựa trên sự kiện có thể chứng minh, không coi mọi cảnh báo là một hỏng hóc đã tránh.

Những lỗi khiến dự án digital twin thất bại

1. Bắt đầu bằng nền tảng thay vì quyết định

Doanh nghiệp mua một “platform digital twin” nhưng chưa biết ai dùng kết quả và hành động nào sẽ thay đổi. Hệ thống kết thúc ở một dashboard đắt tiền.

2. Mô hình quá lớn ngay từ đầu

Mô phỏng cả nhà máy với độ chi tiết cao làm chi phí dữ liệu, hiệu chỉnh và tính toán tăng nhanh. Trong khi đó, use case đầu tiên có thể chỉ cần mô hình Q–H–kW của ba bơm và một header.

3. Tin catalogue hơn tài sản thực

Đường cong catalogue là điểm xuất phát, không phải trạng thái “as-maintained”. Sai số đo, cánh thực, độ mòn, vật liệu, chất lỏng và đường ống khiến hiện trường khác mô hình danh nghĩa.

4. Bỏ qua chế độ vận hành

Gộp mọi tốc độ, số bơm, setpoint và lịch sản xuất vào một baseline tạo báo giả. Mỗi residual phải được so trong ngữ cảnh phù hợp.

5. Dữ liệu không có quality flag

Twin tiếp tục tính toán khi cảm biến lỗi, mất kết nối hoặc giá trị bị giữ. Kết quả trông bình thường nhưng đầu vào đã không đáng tin.

6. Không quản lý thay đổi

Sau khi thay cánh hoặc đổi transmitter, mô hình cũ vẫn chạy. Sự khác biệt do thay đổi hợp lệ bị báo thành bất thường, hoặc hư hỏng thật bị che bởi baseline mới học sai.

7. Đưa mô hình vào điều khiển quá sớm

Một mô hình đúng trong 95% dữ liệu có thể sai đúng lúc hệ chuyển chế độ. Shadow mode, giới hạn cứng, human-in-the-loop và fallback là bắt buộc trước mọi quyền ghi.

8. Không đóng vòng phản hồi bảo trì

Cảnh báo phát ra nhưng kết quả kiểm tra không quay lại dữ liệu. Mô hình không biết cảnh báo nào đúng, sai hoặc nguyên nhân thực là gì, nên chất lượng không cải thiện.

Khi nào chưa nên đầu tư digital twin?

Digital twin không phải lựa chọn mặc định cho mọi bơm. Có thể chưa cần khi:

• Bơm nhỏ, ít quan trọng, chạy ổn định và chi phí hỏng thấp;
• Không có quyết định nào sẽ thay đổi dù mô hình phát hiện sai lệch;
• Đo lường cơ bản chưa đáng tin, P&ID và danh mục tài sản chưa đúng;
• Hệ vận hành quá ít giờ để hoàn vốn bằng tiết kiệm hoặc giảm downtime;
• Không có người sở hữu mô hình và quy trình xử lý cảnh báo;
• Mục tiêu chỉ là giám sát từ xa đơn giản, SCADA/IoT hiện hữu đã đáp ứng;
• Yêu cầu là bảo vệ tức thời; relay hoặc logic PLC chuyên dụng phù hợp hơn.

Trong các trường hợp này, nên ưu tiên sửa nền tảng: đo Q–H–kW, kiểm tra bơm, chuẩn hóa tag, hoàn thiện lịch sử bảo trì và tối ưu vận hành cơ bản. Khi dữ liệu và quy trình trưởng thành, digital twin mới có “đất” để tạo giá trị.

Checklist lựa chọn giải pháp digital twin cho hệ bơm

• Giải pháp trả lời use case nào và KPI thành công là gì?
• Có nhập được đường cong đúng model, tốc độ và đường kính cánh không?
• Có mô hình hóa bơm song song, VFD, bể, van và đường hệ thống không?
• Có hiển thị residual, sai số và miền đã validation không?
• Có quản lý unit, timestamp, quality flag và sensor calibration không?
• Có hỗ trợ OPC UA/Modbus/API và xuất dữ liệu ở định dạng mở không?
• Twin có chạy được on-premise/edge khi mất cloud không?
• Quyền đọc–ghi, log, MFA, backup và phân đoạn OT được thiết kế ra sao?
• Có versioning sau khi đổi cánh, motor, đường ống hoặc logic không?
• Cảnh báo có tạo workflow vào CMMS và nhận phản hồi kết quả không?
• Ai duy trì mô hình sau khi nhà cung cấp bàn giao?
• Chi phí vòng đời và điều kiện thoát khỏi nền tảng là gì?

Câu hỏi thường gặp

Hệ bơm cũ có xây digital twin được không?

Có. Nhiều dự án bắt đầu từ hệ hiện hữu bằng cách kiểm kê tài sản, tận dụng tag PLC/VFD, bổ sung lưu lượng hoặc công suất còn thiếu và tạo baseline sau kiểm tra. Hệ cũ thường cần nhiều công sức xác nhận “as-built/as-maintained” hơn hệ mới.

Có cần lắp cảm biến cho từng bơm không?

Tùy use case. Lưu lượng tổng có thể đủ để tối ưu cấu hình trạm nếu trạng thái từng bơm rõ và các máy giống nhau, nhưng khó đánh giá hiệu suất riêng từng máy. Với chẩn đoán tình trạng, cảm biến riêng tại mỗi tổ máy thường cần thiết. Thiết kế đo phải cho phép quan sát biến mà mô hình muốn ước tính.

Digital twin có thay thế SCADA không?

Không. SCADA/PLC tiếp tục giám sát và điều khiển quá trình. Twin sử dụng dữ liệu đó để tạo mô hình kỳ vọng, mô phỏng và hỗ trợ quyết định. Hai hệ bổ sung cho nhau.

Có thể dùng digital twin để tự động điều khiển VFD không?

Có thể về kỹ thuật, nhưng không nên là bước đầu. Cần validation trong toàn miền vận hành, shadow mode, giới hạn cứng, cơ chế fallback, quản lý thay đổi và đánh giá an toàn/an ninh. Nhiều hệ chỉ cần twin khuyến nghị setpoint để người vận hành phê duyệt.

Digital twin khác predictive maintenance ở đâu?

Predictive maintenance là một use case. Digital twin rộng hơn: nó có thể phục vụ thiết kế, commissioning, tối ưu năng lượng, đánh giá năng lực, đào tạo và bảo trì. Một hệ predictive đơn giản không nhất thiết là twin nếu thiếu ngữ cảnh tài sản, đồng bộ và mô hình thực–ảo.

Khi nào cần cập nhật lại mô hình?

Khi thay đổi tài sản hoặc điều kiện vượt miền đã kiểm chứng: thay/tiện cánh, sửa motor, thay VFD, đổi cảm biến, đổi đường ống/van, thay chất lỏng, chỉnh logic, hoặc khi sai số có xu hướng tăng. Mỗi lần cập nhật cần version, lý do và kiểm tra lại trước khi phát hành.

Kết luận

Digital twin cho hệ bơm công nghiệp không phải một mô hình 3D biết “nhấp nháy” theo trạng thái. Nó là sự kết hợp có kỷ luật giữa tài sản thật, dữ liệu đo, mô hình phù hợp mục đích, ngữ cảnh kỹ thuật và quy trình hành động. Một twin tốt giúp đội vận hành biết không chỉ bơm đang chạy thế nào, mà còn bơm đáng lẽ phải chạy thế nào trong cùng điều kiện, điều gì có thể xảy ra tiếp theo và phương án nào nên được thử trước trên môi trường số.

Cách triển khai hiệu quả nhất là bắt đầu nhỏ: chọn một quyết định có giá trị, xác định ranh giới, làm sạch dữ liệu, xây mô hình Q–H–kW minh bạch, kiểm chứng bằng dữ liệu độc lập và chạy shadow mode. Khi mô hình chứng minh được độ tin cậy và tạo ra hành động thực, doanh nghiệp mới mở rộng sang dự báo hỏng, tối ưu nhiều bơm, mô phỏng sự cố hoặc điều khiển khuyến nghị. Giá trị của digital twin không được đo bằng số lượng cảm biến hay độ đẹp của dashboard, mà bằng quyết định tốt hơn, năng lượng thấp hơn, sự cố ít hơn và khả năng giải thích rõ ràng hơn.
