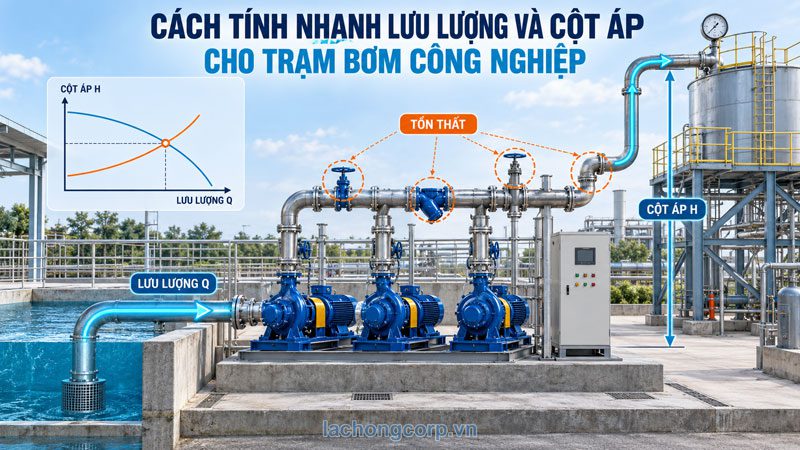

Cách tính nhanh lưu lượng và cột áp cho trạm bơm công nghiệp

Tính “nhanh” không có nghĩa là cộng chiều cao với một tỷ lệ dự phòng tùy ý. Một phép tính sơ bộ đáng tin phải giữ đúng cân bằng năng lượng: xác định nhu cầu tại cùng một thời điểm, chọn ranh giới đầu–cuối, cộng chênh cao, chênh áp, chênh vận tốc, tổn thất đường ống, tổn thất phụ kiện và tổn thất thiết bị. Với trạm nhiều bơm, còn phải tách tổn thất nhánh theo lưu lượng từng bơm khỏi tổn thất ống góp theo tổng lưu lượng.

Bài viết dưới đây cung cấp quy trình có thể dùng để khảo sát, kiểm tra phương án hoặc lập duty point sơ bộ. Kết quả cuối cùng vẫn phải được đối chiếu với đường cong chính hãng, điều kiện hút, NPSH, công suất hấp thụ, vật liệu, chế độ vận hành và tiêu chí của dự án trước khi đặt hàng.

Công thức tổng quát cần nhớ

Đối với dòng chất lỏng ổn định giữa điểm 1 ở phía hút và điểm 2 ở phía đẩy, cột áp hệ thống có thể viết:

H_he_thong = (z2 - z1)
           + (p2 - p1) / (rho x g)
           + (v2^2 - v1^2) / (2 x g)
           + H_ma_sat
           + H_cuc_bo
           + H_thiet_bi

Trong đó:

• z1, z2: cao độ tại hai ranh giới tính toán, đơn vị m;
• p1, p2: áp suất tại hai ranh giới, đơn vị Pa nếu dùng hệ SI;
• rho: khối lượng riêng chất lỏng, kg/m³;
• g: gia tốc trọng trường, lấy gần đúng 9,81 m/s²;
• v1, v2: vận tốc trung bình tại hai ranh giới, m/s;
• H_ma_sat: tổn thất dọc đường ống;
• H_cuc_bo: tổn thất qua co, tê, van, thu–nở và phụ kiện;
• H_thiet_bi: chênh áp qua lọc, trao đổi nhiệt, vòi phun, màng, đồng hồ hoặc thiết bị công nghệ.

Theo công cụ đường hệ thống của Hydraulic Institute, tổng cột áp tại một lưu lượng gồm phần tĩnh và phần ma sát; phần ma sát lại gồm tổn thất dọc ống và tổn thất cục bộ. Đây là khung phù hợp để kiểm tra mọi cách tính rút gọn.

Phân biệt lưu lượng thiết kế và cột áp thiết kế

Lưu lượng Q trả lời “cần chuyển bao nhiêu chất lỏng?”

Lưu lượng xuất phát từ nhu cầu công nghệ: thể tích phải chuyển trong một khoảng thời gian, mức tiêu thụ liên tục, tải nhiệt, số thiết bị dùng đồng thời hoặc tốc độ dâng/hạ mức cho phép. Đơn vị thường gặp là m³/h, lít/phút hoặc lít/giây.

Cột áp H trả lời “cần cấp bao nhiêu năng lượng cho mỗi đơn vị trọng lượng?”

Cột áp là năng lượng trên một đơn vị trọng lượng chất lỏng, biểu diễn bằng mét chất lỏng. Nó không chỉ là chiều cao hình học và cũng không phải chiều dài tuyến ống. Một tuyến ngang dài 500 m có chênh cao bằng 0 vẫn cần cột áp để thắng ma sát; một vòng tuần hoàn đi lên tầng cao rồi quay về cùng bể có thể không phải cộng toàn bộ chiều cao tòa nhà vào cột áp tĩnh.

Điểm làm việc là giao của đường bơm và đường hệ thống

Đường bơm cho biết mỗi model tạo được H bao nhiêu tại từng Q. Đường hệ thống cho biết đường ống và quá trình đòi hỏi H bao nhiêu tại từng Q. Giao điểm hai đường mới là lưu lượng và cột áp thực tế. Hydraulic Institute trình bày đồng thời các đường Q–H, hiệu suất, công suất và NPSHR; vì vậy không được đọc riêng một con số “cột áp tối đa” ở Q gần bằng 0 để chọn bơm.

Trước khi tính: chốt đúng ranh giới và kịch bản vận hành

Hai kỹ sư có thể cho ra hai kết quả khác nhau dù cùng công thức nếu chọn ranh giới khác nhau. Trước khi bấm máy, hãy ghi rõ:

• Điểm đầu là mặt thoáng bể hút, mặt bích hút bơm hay một đường ống đang có áp;
• Điểm cuối là mặt thoáng bể nhận, mặt bích thiết bị hay đầu dùng cần áp dư;
• Mực bể hút thấp nhất và mực bể nhận cao nhất có xảy ra đồng thời hay không;
• Van, lọc, heat exchanger và thiết bị nào nằm trong phạm vi của bơm;
• Tính cho một bơm chạy, hai bơm chạy hay trạng thái chuyển bơm;
• Lưu lượng giờ đỉnh, trung bình, tối thiểu và nhu cầu tương lai khác nhau ra sao;
• Chất lỏng là nước sạch hay có độ nhớt, tỷ trọng, nhiệt độ và chất rắn khác nước;
• Đường ống đang sạch, đã lão hóa hay dự kiến có đóng cặn.

Phép tính nhanh nên có ít nhất ba kịch bản: tải tối thiểu, tải thiết kế và tải cực đại hợp lý. Chỉ tính một điểm cực đại rồi ép VFD chạy rất thấp phần lớn thời gian có thể làm bơm hoạt động xa vùng hiệu suất tốt.

Bảng dữ liệu khảo sát tối thiểu

Cách tính nhanh lưu lượng thiết kế

Trường hợp 1: chuyển một thể tích trong thời gian quy định

Q = V / t

Trong đó V là thể tích cần chuyển và t là thời gian bơm thực tế. Nếu ca sản xuất dài 8 giờ nhưng bơm chỉ được phép hoạt động 6 giờ do vệ sinh, chuyển mẻ và dự phòng vận hành, phải dùng 6 giờ chứ không dùng 8 giờ.

Ví dụ cần chuyển 360 m³ nước trong 5 giờ:

Q = 360 / 5 = 72 m3/h

Nếu trong 5 giờ đó dự kiến có tổng cộng 30 phút bơm không khả dụng do chuyển bơm và súc lọc, thời gian hữu ích còn 4,5 giờ:

Q_can_thiet = 360 / 4.5 = 80 m3/h

Đây là dự phòng có căn cứ từ thời gian vận hành, tốt hơn việc cộng cơ học 10% vào mọi bài toán.

Trường hợp 2: nhiều tải dùng đồng thời

Không nên cộng toàn bộ lưu lượng nameplate nếu các tải không bao giờ cùng hoạt động. Hãy lập ma trận trạng thái hoặc hệ số đồng thời dựa trên trình tự công nghệ:

Q_design = q1 x s1 + q2 x s2 + ... + qn x sn

Trong đó qi là lưu lượng của tải i và si phản ánh khả năng/biên độ hoạt động đồng thời. Với tải bắt buộc 100%, si bằng 1. Với tải theo mẻ, tốt nhất dùng lịch vận hành và tổ hợp bất lợi thực tế thay vì chọn một hệ số cảm tính.

Trường hợp 3: lưu lượng từ tải nhiệt

Trong vòng nước làm mát hoặc nước nóng, lưu lượng được suy ra từ tải nhiệt và chênh nhiệt độ thiết kế:

Q_m3_s = P_nhiet_kW / (rho x cp x DeltaT)

Q_m3_h = 3600 x P_nhiet_kW / (rho x cp x DeltaT)

Với nước gần nhiệt độ thường có thể dùng rho x cp xấp xỉ 4.180 kJ/(m³.K). Ví dụ tải 800 kW và DeltaT = 5°C:

Q = 3600 x 800 / (4180 x 5)
  = 137.8 m3/h

Nếu chất lỏng là glycol hoặc nhiệt độ thay đổi lớn, phải dùng đúng khối lượng riêng và nhiệt dung tại nồng độ/nhiệt độ thiết kế.

Trường hợp 4: lưu lượng từ dữ liệu hiện trường

Với trạm cải tạo, dữ liệu đồng hồ lưu lượng đáng tin thường tốt hơn giả định. Có thể lấy percentile phù hợp của nhiều tuần, tách ngày sản xuất, ngày vệ sinh và sự kiện bất thường. Không nên lấy một đỉnh nhiễu vài giây làm duty point; cũng không lấy giá trị trung bình nếu quá trình bắt buộc đáp ứng giờ đỉnh kéo dài.

Không trộn dự phòng công suất với dự phòng thiết bị

Hai khái niệm khác nhau:

• Dự phòng công suất: khả năng đáp ứng nhu cầu tăng, sai số hoặc lão hóa;
• Dự phòng thiết bị: bố trí N+1 để một bơm dừng mà hệ vẫn đáp ứng nhiệm vụ.

Một trạm 2 duty + 1 standby đã có dự phòng hỏng máy, nhưng chưa chắc có thêm 20% lưu lượng tương lai. Ngược lại, một bơm chọn dư 20% Q không đồng nghĩa hệ có dự phòng khi bơm đó trip.

Quy đổi nhanh đơn vị lưu lượng

1 m3/h = 0.2778 L/s
1 L/s = 3.6 m3/h
1 m3/h = 16.667 L/min
1 L/min = 0.06 m3/h

Trước khi dùng bất kỳ công thức ma sát nào, phải thống nhất Q ở m³/s nếu công thức yêu cầu SI. Sai lầm dùng m³/h trực tiếp trong công thức vận tốc hoặc Darcy–Weisbach có thể làm kết quả sai hàng nghìn lần.

Bốn cấu hình hệ thống và cách hiểu cột áp tĩnh

Bể hở sang bể hở

H_tinh = z_mat_thoang_nhan - z_mat_thoang_hut

Nếu bể hút dao động, dùng mực thấp nhất cho điều kiện đòi hỏi head lớn và kiểm tra riêng NPSH. Nếu bể nhận dao động, dùng mực cao nhất khi trạng thái đó có thể trùng với lưu lượng thiết kế.

Bể hở sang đầu dùng cần áp

H_tinh_va_ap = Delta_z + p_yeu_cau / (rho x g)

Ví dụ đầu dùng cao hơn mặt bể hút 14 m và cần áp dư 2,5 bar. Với nước:

H_ap ≈ 2.5 x 10.2 = 25.5 mH2O
H_tinh_va_ap = 14 + 25.5 = 39.5 m

Vòng tuần hoàn kín

Nước đi lên phải thắng trọng lực nhưng khi đi xuống lại hoàn trả thế năng trong cùng vòng kín. Vì vậy bơm chủ yếu thắng tổn thất ống, van, coil, heat exchanger, chiller và thiết bị cân bằng. Áp nạp tĩnh của hệ kín cần cho chống sôi, bù giãn nở và duy trì áp tại điểm cao, nhưng không mặc nhiên cộng toàn bộ vào cột áp bơm tuần hoàn.

Quy đổi áp suất sang cột áp

H = Delta_p / (rho x g)

Với nước gần nhiệt độ thường:

1 bar ≈ 10.2 mH2O
1 kgf/cm2 ≈ 10 mH2O
1 mH2O ≈ 9.81 kPa

Với chất lỏng có tỷ trọng riêng SG:

H_chat_long_m = 10.2 x Delta_p_bar / SG

Cùng một chênh áp 2 bar tạo ra số mét cột chất lỏng khác nhau khi tỷ trọng thay đổi. Đường Q–H của bơm thường biểu diễn bằng mét chất lỏng, gần như độc lập với tỷ trọng đối với chất lỏng không nhớt; nhưng áp suất, công suất và tải motor thay đổi theo tỷ trọng.

Kiểm tra nhanh đường kính ống bằng vận tốc

v = 4 x Q / (pi x D^2)

D = sqrt(4 x Q / (pi x v))

Trong đó Q dùng m³/s và D là đường kính trong, không phải DN danh nghĩa. Ở giai đoạn sơ bộ với nước sạch, nhiều dự án kiểm tra tuyến hút quanh 0,6–1,5 m/s và tuyến đẩy quanh 1,0–2,5 m/s. Đây không phải giới hạn áp dụng cho mọi hệ: đường ống dài, tiếng ồn, búa nước, chi phí điện, chất rắn, NPSH hoặc tiêu chuẩn công nghệ có thể yêu cầu vận tốc khác.

Ví dụ Q = 90 m³/h đi qua ống có đường kính trong 125 mm:

Q = 90 / 3600 = 0.025 m3/s

v = 4 x 0.025 / (3.1416 x 0.125^2)
  = 2.04 m/s

Vận tốc này có thể dùng để sàng lọc sơ bộ, nhưng quyết định đường kính phải dựa trên tổn thất, búa nước, chi phí vòng đời, vật liệu và điều kiện công nghệ. Bài tại sao thay đổi đường ống lại làm lưu lượng bơm thay đổi giải thích rõ sự dịch chuyển giao điểm giữa đường bơm và đường hệ thống.

Tính tổn thất dọc bằng Darcy–Weisbach

H_ma_sat = f x (L / D) x (v^2 / (2 x g))

Darcy–Weisbach dùng được cho nhiều chất lỏng nếu xác định đúng hệ số ma sát f. f phụ thuộc Reynolds và độ nhám tương đối; ống thép cũ, ống có cặn hoặc chất lỏng nhớt không thể dùng cùng f với ống mới và nước sạch.

Re = rho x v x D / mu

hoac

Re = v x D / nu

Trong đó mu là độ nhớt động lực học và nu là độ nhớt động học. Đối với thiết kế chính thức, nên dùng dữ liệu đường ống, chất lỏng và phần mềm/biểu đồ phù hợp thay vì mặc định f = 0,02 cho mọi trường hợp.

Cách tính nhanh theo suất tổn thất

Nếu đã có bảng loss m/100 m đúng với vật liệu, cỡ ống và lưu lượng, có thể rút gọn:

H_ma_sat = R_100m x L / 100

Không nên dùng một suất tổn thất chung cho mọi DN. Khi lưu lượng tăng gấp đôi trên cùng đường ống, tổn thất thường tăng gần bốn lần trong vùng dòng rối vì phụ thuộc gần với bình phương vận tốc.

Hazen–Williams chỉ nên dùng đúng phạm vi

Với nước trong một số bài toán cấp nước, công thức SI thường gặp là:

H_ma_sat = 10.67 x L x Q^1.852 / (C^1.852 x D^4.87)

Trong công thức này Q tính bằng m³/s, D bằng m và C là hệ số Hazen–Williams. Công thức thuận tiện nhưng không nên áp cho dầu, dung dịch nhớt hoặc nhiệt độ ngoài phạm vi giả định. Nếu cần một phương pháp tổng quát hơn, dùng Darcy–Weisbach.

Tính tổn thất cục bộ và tổn thất thiết bị

H_cuc_bo = Tong_K x v^2 / (2 x g)

Mỗi K phải gắn với vận tốc tại đúng đoạn ống chứa phụ kiện. Không cộng tất cả K rồi dùng một vận tốc nếu hệ có nhiều đường kính. bảng tổn thất phụ kiện của Hydraulic Institute là nguồn tham khảo để hiểu cách dùng hệ số K cho van, co và fitting.

Tổn thất thiết bị nên lấy từ catalogue tại lưu lượng thiết kế, không lấy một tỷ lệ phần trăm đường ống. Lọc bẩn có thể có chênh áp lớn hơn lọc sạch; heat exchanger có đường Delta p–Q riêng; van điều khiển cần phần áp suất để duy trì authority. Khi thiếu dữ liệu, hãy ghi rõ giá trị tạm và yêu cầu nhà cung cấp xác nhận, thay vì giấu nó trong một “hệ số an toàn”.

Dựng đường hệ thống nhanh

Với một cấu hình van và chất lỏng cố định, đường hệ thống thường được xấp xỉ:

H_he_thong(Q) = H_tinh + K_he_thong x Q^2

Nếu đã biết một điểm Q1 và tổn thất động Hdong1:

K_he_thong = H_dong1 / Q1^2

H_he_thong(Q2) = H_tinh + H_dong1 x (Q2 / Q1)^2

Ví dụ Htinh = 30 m và tổn thất động tại 60 m³/h là 8 m:

Q = 0 m3/h   → H = 30 m
Q = 30 m3/h  → H = 30 + 8 x (30/60)^2 = 32 m
Q = 60 m3/h  → H = 38 m
Q = 90 m3/h  → H = 30 + 8 x (90/60)^2 = 48 m

Ba đến năm điểm là đủ để phác đường hệ thống và nhận ra phương án ống quá nhỏ. Đường càng dốc thì việc tăng lưu lượng càng đòi hỏi head lớn, và bơm song song càng khó đạt tổng lưu lượng bằng phép cộng nameplate.

Quy trình tính nhanh trong 15 phút

1. Chọn kịch bản: ghi trạng thái bể, van, số bơm chạy và nhu cầu cần đáp ứng.
2. Tính Q: từ mẻ/thời gian, tải đồng thời, tải nhiệt hoặc dữ liệu đo.
3. Đổi Q về m³/s: dùng cho vận tốc và ma sát.
4. Chọn ranh giới 1–2: ưu tiên mặt thoáng hoặc các điểm có áp đã biết.
5. Tính H tĩnh: chênh cao + chênh áp, không cộng trùng.
6. Chia đường ống thành đoạn: mỗi đoạn có D, L và Q riêng.
7. Tính vận tốc: phát hiện đoạn ống bất hợp lý.
8. Tính ma sát: Darcy–Weisbach hoặc bảng m/100 m đúng điều kiện.
9. Cộng phụ kiện và thiết bị: dùng K hoặc Delta p catalogue.
10. Tổng hợp Q–H: dựng thêm điểm min/max, không chỉ một điểm.
11. Đối chiếu đường bơm: kiểm tra BEP/POR, power, NPSHR, cỡ cánh và tốc độ.
12. Kiểm tra trạng thái hỏng: một bơm dừng, lọc bẩn, mực hút thấp, tải tăng.

Tính cho trạm nhiều bơm: duty, assist và standby

Chia lưu lượng danh nghĩa

Nếu n bơm duty giống nhau được yêu cầu cùng đáp ứng Qdesign, ước lượng đầu tiên là:

Q_moi_bom_so_bo = Q_design / n_duty

Đây chỉ là điểm bắt đầu. Khi đặt song song, mỗi bơm làm việc tại cùng head của ống góp, và tổng Q là tổng lưu lượng của các bơm tại head đó. Hydraulic Institute lưu ý rằng thêm bơm thứ hai không mặc nhiên làm lưu lượng hệ thống tăng gấp đôi, bởi lưu lượng tăng làm tổn thất đường ống tăng và giao điểm dịch chuyển.

Phân biệt các cấu hình

Đừng gọi cấu hình “3 x 50%” nếu hai bơm chạy thực tế không đạt 100% do ống góp quá nhỏ. Năng lực phải được chứng minh trên đường cong ghép song song và đường hệ thống, không phải từ phép nhân Q catalogue.

Điểm rất dễ sai: tổn thất nhánh và ống góp dùng lưu lượng khác nhau

Trong trạm 2 duty + 1 standby, mỗi nhánh bơm có lưu lượng gần Qtotal/2 khi hai máy chạy. Nhưng ống góp chung sau điểm nhập dòng mang Qtotal. Tính toàn bộ đường ống bằng Q của một bơm sẽ đánh giá thiếu tổn thất; tính nhánh bằng Qtotal lại đánh giá thừa.

H_tong_moi_bom = H_tinh_va_ap
               + H_nhanh_hut(Q_moi_bom)
               + H_nhanh_day(Q_moi_bom)
               + H_ong_gop_hut(Q_tong)
               + H_ong_gop_day(Q_tong)
               + H_thiet_bi(Q_tong hoac Q_nhanh)

Phải tính lại ít nhất hai trạng thái:

• Một bơm chạy: Q ống góp giảm, head động giảm, điểm bơm có thể chạy lệch sang phải;
• Hai hoặc ba bơm chạy: Q ống góp tăng, head động tăng, mỗi bơm có thể chỉ tăng tổng lưu lượng một phần.

Ví dụ đầy đủ: trạm cấp nước công nghiệp 2 duty + 1 standby

Dữ liệu đầu vào

• Lưu lượng thiết kế toàn trạm: 90 m³/h;
• Mặt thoáng bể hút thấp nhất đến điểm dùng bất lợi: 14 m;
• Áp dư cần tại điểm dùng: 2,5 bar;
• Ống hút chung: D trong 150 mm, L = 12 m, f sơ bộ = 0,022, tổng K = 3;
• Ống đẩy chung: D trong 125 mm, L = 180 m, f sơ bộ = 0,022, tổng K = 7,5;
• Thiết bị công nghệ trên tuyến chung: Delta H = 3 m tại 90 m³/h;
• Mỗi nhánh bơm: tổn thất tính tại 45 m³/h khoảng 1,8 m;
• Nước gần nhiệt độ môi trường.

Ranh giới của phép tính

Điểm đầu được đặt tại mặt thoáng bể hút ở mực thấp; điểm cuối là điểm sử dụng bất lợi cần 2,5 bar. Tổn thất từ bể hút đến các nhánh bơm, từ nhánh đẩy đến điểm dùng và chênh áp thiết bị đều nằm trong phạm vi. Nhờ chốt ranh giới, phần áp dư không bị cộng hai lần và không bỏ sót đường hút.

Bước 1: quy đổi lưu lượng và tính vận tốc

Quy đổi về hệ SI trước khi thay số

Q_tong = 90 / 3600 = 0.025 m3/s

v_hut = 4 x 0.025 / (pi x 0.15^2)
      = 1.41 m/s

v_day = 4 x 0.025 / (pi x 0.125^2)
      = 2.04 m/s

Bước 2: tính cột áp tĩnh và áp dư

H_tinh_va_ap = 14 + 2.5 x 10.2
              = 39.5 m

Bước 3: tính tổn thất ống hút chung

Hf_hut = 0.022 x (12 / 0.15) x (1.41^2 / (2 x 9.81))
       = 0.18 m

Hm_hut = 3 x 1.41^2 / (2 x 9.81)
       = 0.30 m

H_hut_chung ≈ 0.48 m

Bước 4: tính tổn thất ống đẩy chung

Hf_day = 0.022 x (180 / 0.125) x (2.04^2 / (2 x 9.81))
       ≈ 6.72 m

Hm_day = 7.5 x 2.04^2 / (2 x 9.81)
       ≈ 1.59 m

H_day_chung ≈ 8.31 m

Bước 5: tổng hợp duty point của từng bơm

Điểm cho chế độ hai duty cùng chạy

H_he_thong = 39.5
           + 0.48
           + 8.31
           + 3.0
           + 1.8
           = 53.09 m

Q_moi_bom_so_bo = 90 / 2 = 45 m3/h

Điểm cần đối chiếu sơ bộ cho mỗi bơm khi hai duty cùng chạy là khoảng 45 m³/h tại 53 m. Không nên lập tức cộng thêm 10% head và 10% flow vì hai phần dự phòng đồng thời có thể đẩy duty point ra khỏi vùng hợp lý. Thay vào đó, phải xác định phần nào còn chưa chắc: mực bể, độ nhám, lọc bẩn, nhu cầu tương lai hay sai số thiết bị; sau đó kiểm tra từng kịch bản trên đường cong.

Bước 6: kiểm tra trạng thái một bơm chạy

Khi chỉ một bơm chạy, tổng Q trên ống góp có thể thấp hơn 90 m³/h nên tổn thất chung giảm mạnh. Nếu giả sử một bơm vẫn cho 45 m³/h, tổn thất động của ống góp gần một phần tư so với trạng thái 90 m³/h. Head hệ thống khi đó giảm; bơm cố định tốc độ có xu hướng chạy sang phải và cho Q lớn hơn 45 m³/h. Phải đặt đường cong một bơm lên đường hệ thống một bơm để kiểm tra công suất, runout, NPSH và lưu lượng tối thiểu.

Ví dụ vòng tuần hoàn kín: không cộng chiều cao tòa nhà

Một vòng nước làm mát kín có tải 800 kW, DeltaT = 5°C nên Q khoảng 138 m³/h. Thiết bị và đường ống tại Q này có:

• Heat exchanger: 6 m;
• Coil/thiết bị sử dụng: 5 m;
• Đường ống và phụ kiện: 8 m;
• Van điều khiển và cân bằng: 3 m.

H_tong = 6 + 5 + 8 + 3 = 22 m

Duty point sơ bộ là 138 m³/h tại 22 m, không phải 138 m³/h tại 22 m cộng thêm chiều cao mái. Tuy nhiên, áp tĩnh tại điểm thấp, bình giãn nở, áp suất làm việc của thiết bị và NPSH vẫn phải kiểm tra riêng.

Kiểm tra cột áp thực tế bằng đồng hồ hút–đẩy

Khi có đồng hồ áp suất đáng tin ở hai mặt bích, cột áp bơm thực tế được ước lượng:

H_bom = (p_day - p_hut) / (rho x g)
      + (v_day^2 - v_hut^2) / (2 x g)
      + (z_day - z_hut)

Nếu bơm nước, hai đồng hồ gần cùng cao độ và đường kính không chênh nhiều:

H_bom_m ≈ 10.2 x (p_day_bar - p_hut_bar)

Đây là phép kiểm nhanh, không thay thế hiệu chuẩn đồng hồ. Áp hút âm hiển thị trên vacuum gauge phải được xử lý đúng dấu; nếu đo NPSH thì cần áp tuyệt đối, nhiệt độ và áp suất khí quyển chứ không chỉ áp gauge.

Kiểm tra điều kiện hút và NPSH

Một bơm đạt Q–H vẫn có thể xâm thực nếu áp tại cửa hút quá thấp. Với bể hút hở, dạng rút gọn:

NPSHa = p_khi_quyen_tuyet_doi / (rho x g)
      + z_mat_nuoc_so_voi_tam_bom
      - H_ton_that_duong_hut
      - p_hoi / (rho x g)

NPSHa phải lớn hơn NPSHR/NPSH3 của bơm với margin phù hợp cho ứng dụng. Không dùng một margin cố định cho mọi hệ; nước nóng, vị trí cao so với mực biển, bể hút thấp, lọc bẩn, đường hút dài và lưu lượng tăng đều làm điều kiện xấu đi. Khi có dấu hiệu rủi ro, nên đối chiếu thêm bài cảnh báo sớm cavitation bằng dữ liệu vận hành.

Từ Q–H ước tính công suất

P_thuy_luc_kW = rho x g x Q_m3_s x H / 1000

P_truc_kW = P_thuy_luc_kW / eta_bom

P_dien_kW = P_thuy_luc_kW / (eta_bom x eta_motor x eta_VFD)

Với ví dụ 90 m³/h và 53 m:

P_thuy_luc = 998 x 9.81 x 0.025 x 53 / 1000
            ≈ 13.0 kW

Nếu hiệu suất bơm tại điểm làm việc là 75% và hiệu suất motor là 92%, công suất điện tổng cho hai bơm xấp xỉ:

P_dien ≈ 13.0 / (0.75 x 0.92)
       ≈ 18.8 kW

Không dùng kết quả này để chia đều rồi chọn motor chỉ bằng phép làm tròn. Phải đọc đường công suất hấp thụ của từng bơm trên toàn vùng vận hành, xét tỷ trọng, dung sai, service factor và nguy cơ chạy sang phải. ISO 9906:2012 quy định thử nghiệm chấp nhận đặc tính thủy lực cho bơm ly tâm, hướng trục và hỗn lưu tại cơ sở thử; còn nghiệm thu hiện trường phải xét thêm sai số hệ thống đo và điều kiện lắp đặt.

Đối chiếu model: chọn theo đường cong, không theo kW

Sau khi có duty point và các kịch bản min/max, mới lập shortlist. Khi khảo sát máy bơm nước Pentax hoặc thương hiệu khác, cần đọc ít nhất Q–H, hiệu suất, công suất hấp thụ và NPSHR tại đúng tốc độ/cỡ cánh.

Nhóm bơm công nghiệp mặt bích

Với hệ cấp nước, tuần hoàn hoặc chuyển nước quy mô vừa và lớn, có thể đối chiếu danh mục máy bơm nước công nghiệp Pentax và nhóm máy bơm nước Pentax CM EN733. Trang chính hãng mô tả Pentax CM EN733 là bơm ly tâm trục ngang monobloc theo EN 733, dùng trong cấp nước, tăng áp, làm mát, sưởi, tưới và ứng dụng công nghiệp.

Không dùng tên series thay cho đường cong

Các model như Máy bơm nước Pentax CM32-160A công suất 4HP (3kW), Máy bơm nước Pentax CM32-200A công suất 10HP (7.5kW), Máy bơm nước Pentax CM50-200A công suất 20HP (15kW) hoặc Máy bơm nước Pentax CM65-200A công suất 30HP (22kW) chỉ là các mốc để mở đúng đường cong. Không thể suy ra model phù hợp từ công suất; một duty point có thể cần cỡ bơm, đường kính cánh hoặc số vòng quay khác.

Nhóm bơm inox monobloc

Khi cần phần tiếp xúc nước bằng inox trong phạm vi ứng dụng cho phép, có thể xem nhóm máy bơm nước Pentax CMS. Trang chính hãng mô tả Pentax CMS là bơm ly tâm inox trục ngang monobloc cho cấp nước, tăng áp, làm mát và ứng dụng công nghiệp.

Ví dụ Máy bơm nước Pentax CMS40C/7.5 công suất 10 HP, 7.5 kW có dải Q–H riêng; phải kiểm tra giao điểm chứ không lấy 7,5 kW làm bằng chứng rằng bơm đủ head. Tương tự, bơm đa tầng cánh như Máy bơm tăng áp trục đứng Pentax U5V-200/7T 2HP (1.5kW) có thể phù hợp bài toán lưu lượng nhỏ–head cao hơn, nhưng vẫn phải đặt duty point lên đúng curve.

Đối chiếu với các dòng Ebara

Trong phương án vật liệu và đường đặc tính tương đương, có thể so sánh máy bơm nước Ebara, nhóm máy bơm Ebara 3M và máy bơm nước Ebara 3D. Các tên đầy đủ như Máy bơm nước Ebara 3M/I 40-200/11 IE3, Máy bơm nước Ebara 3D/I 32-160/2.2 và Máy bơm nước Ebara 3D 50-125/4.0 đại diện các đường cong khác nhau; tuyệt đối không dùng lẫn dữ liệu giữa model.

Kiểm tra BEP, POR, công suất và NPSH sau khi thấy một model “đi qua điểm”

Một curve đi qua duty point chưa đủ. Cần đánh dấu:

• Duty point nằm gần BEP và trong POR/AOR mà hãng cho phép hay không;
• Công suất hấp thụ lớn nhất trong toàn dải vận hành có vượt motor không;
• NPSHa có đủ margin so với NPSHR/NPSH3 ở mọi trạng thái không;
• Áp shut-off có vượt giới hạn đường ống, van hoặc thiết bị không;
• Lưu lượng một bơm khi các bơm khác dừng có rơi vào runout không;
• Lưu lượng tối thiểu khi VFD giảm tốc có đảm bảo làm mát và ổn định thủy lực không;
• Tần suất khởi động, kích thước bình tích áp và logic cascade có phù hợp không.

Hydraulic Institute định nghĩa BEP là điểm hiệu suất cao nhất tại một tốc độ và đường kính cánh nhất định; POR là vùng quanh BEP nơi hiệu suất và độ tin cậy không suy giảm đáng kể. Vùng cụ thể phụ thuộc thiết kế bơm, vì vậy không áp một tỷ lệ BEP duy nhất cho mọi model.

VFD thay đổi Q–H như thế nào?

Với cùng cánh bơm và trong giới hạn áp dụng, định luật tương quan theo tốc độ:

Q2 / Q1 = N2 / N1

H2 / H1 = (N2 / N1)^2

P2 / P1 = (N2 / N1)^3

Nếu tốc độ giảm còn 80%, lý tưởng Q giảm còn 80%, head giảm còn 64% và power giảm còn khoảng 51%. Tuy nhiên giao điểm thực tế còn phụ thuộc đường hệ thống. Với hệ có head tĩnh lớn, giảm tốc một ít có thể làm Q giảm mạnh hoặc mất dòng; với hệ ma sát chi phối, VFD thường có khả năng điều chỉnh thuận lợi hơn.

Bài biến tần cho máy bơm công nghiệp khi nào tiết kiệm điện thật sự phân tích thêm giới hạn của quy tắc lập phương. Việc đánh giá năng lượng nên xét toàn hệ thống từ đầu vào điện đến công việc hữu ích, phù hợp mục tiêu của ISO/ASME 14414:2019.

Cách dùng dự phòng mà không làm bơm bị chọn quá lớn

Không cộng cùng lúc 10% Q, 10% H, 15% motor và thêm một bơm “cho chắc” nếu không có cơ sở. Cách tốt hơn là lập bảng bất định:

Các lỗi tính nhanh thường gặp

1. Cộng chiều dài ống vào cột áp: 100 m ống không đồng nghĩa mất 100 m head.
2. Đo chênh cao từ tâm bơm trong bài toán bể–bể: phải dùng hai mặt thoáng.
3. Quên áp dư đầu cuối: nước tới nơi nhưng thiết bị không đủ áp làm việc.
4. Cộng chiều cao vòng kín: làm bơm tuần hoàn bị chọn quá lớn.
5. Dùng DN thay đường kính trong: vận tốc và ma sát sai.
6. Dùng tổng Q cho mọi nhánh: đánh giá thừa tổn thất nhánh.
7. Dùng Q một bơm cho ống góp: đánh giá thiếu tổn thất chung.
8. Cho rằng hai bơm song song tăng Q gấp đôi: bỏ qua đường hệ thống.
9. Chọn theo cột áp tối đa: lấy điểm shut-off thay duty point.
10. Chọn theo kW: bỏ qua hình dạng curve, cỡ cánh và hiệu suất.
11. Bỏ qua NPSH: đúng Q–H nhưng vẫn xâm thực.
12. Cộng dự phòng kép: vừa tăng Q vừa tăng H rồi chọn motor dư thêm.
13. Dùng dữ liệu lọc sạch cho toàn vòng đời: thiếu head khi filter bẩn.
14. Dùng công thức nước cho chất lỏng nhớt: sai ma sát và hiệu suất.

Checklist trước khi chốt duty point

• Q lấy từ nhu cầu có timestamp/trạng thái vận hành rõ ràng;
• Đã tách tải liên tục, tải theo mẻ và tải đồng thời;
• Ranh giới đầu–cuối được đánh dấu trên P&ID hoặc sơ đồ tuyến;
• Đã tính đúng mực hút thấp nhất và mực nhận cao nhất có thể đồng thời;
• Áp đầu cuối dùng gauge hay absolute đã được xác định;
• Mọi đoạn ống có D trong, L, vật liệu và Q riêng;
• Đã cộng van một chiều, lọc, đồng hồ và thiết bị công nghệ;
• Đã dựng đường hệ thống ở nhiều Q;
• Đã kiểm tra một bơm, nhiều bơm và một bơm hỏng;
• Đã kiểm tra BEP/POR/AOR, công suất và NPSH;
• Đã kiểm tra shut-off, áp tối đa và búa nước;
• Đã xác định lý do của từng phần dự phòng;
• Đường cong dùng đúng model, tần số, tốc độ và cỡ cánh;
• Điểm đo nghiệm thu và tiêu chí chấp nhận đã được quy định.

Trước khi đưa trạm vào chạy chính thức, có thể dùng checklist 30 điểm nghiệm thu trạm bơm để đối chiếu nameplate, chiều quay, van, cảm biến, điện, liên động và dữ liệu baseline. Sourcebook về hệ thống bơm của Bộ Năng lượng Hoa Kỳ cũng nhấn mạnh cách nhìn toàn hệ thay vì tối ưu riêng thân bơm.

Câu hỏi thường gặp

1 bar bằng bao nhiêu mét cột áp?

Với nước gần nhiệt độ thường, 1 bar xấp xỉ 10,2 mH2O. Với chất lỏng khác, dùng H = Delta p/(rho x g); tỷ trọng càng cao thì cùng một áp suất tương ứng số mét cột chất lỏng càng thấp.

Có thể lấy cột áp bằng chiều cao cộng 20% không?

Chỉ nên dùng như kiểm tra cực kỳ sơ bộ cho tuyến ngắn và đã biết áp đầu cuối; không dùng để chốt mua bơm. Tỷ lệ đó có thể thiếu nghiêm trọng với ống nhỏ, tuyến dài hoặc thiết bị có Delta p lớn; cũng có thể làm dư bơm trong vòng kín.

Hai bơm song song có cùng cột áp không?

Các bơm đấu chung hai header làm việc tại cùng head giữa header hút và đẩy, còn lưu lượng từng bơm phụ thuộc đường cong riêng, tốc độ, sai lệch lắp đặt và tổn thất nhánh. Không cộng cột áp của bơm song song; cộng lưu lượng tại cùng head để dựng đường ghép.

Bơm nối tiếp tính thế nào?

Với bơm nối tiếp, tại cùng lưu lượng có thể cộng head của từng bơm để dựng đường ghép, sau đó tìm giao với đường hệ thống. Phải kiểm tra áp suất tầng trung gian và áp làm việc tối đa của bơm, phớt, mặt bích, van và đường ống.

Có cần tính cột áp theo điểm xa nhất không?

Cần tính theo điểm thủy lực bất lợi nhất, không mặc nhiên là điểm xa nhất. Một nhánh ngắn nhưng cao hơn, có van điều khiển hoặc heat exchanger lớn có thể cần head cao hơn nhánh dài.

Khi nào phép tính nhanh chưa đủ?

Khi chất lỏng nhớt hoặc đa pha; tuyến dài có nguy cơ búa nước; hệ nhiều nhánh điều khiển phức tạp; bơm nước nóng/áp hút thấp; PCCC hoặc dịch vụ an toàn; bơm slurry; hệ có siphon, surge vessel hay transient đáng kể. Những trường hợp này cần mô hình chi tiết và tiêu chuẩn chuyên ngành.

Kết luận

Cách tính nhanh lưu lượng và cột áp cho trạm bơm công nghiệp đáng tin cậy phải bắt đầu từ nhu cầu và ranh giới hệ thống, không bắt đầu từ công suất motor. Lưu lượng được xác định bằng cân bằng vật chất, thời gian chuyển mẻ, tải đồng thời hoặc tải nhiệt. Cột áp được cấu thành từ chênh cao, chênh áp, chênh vận tốc, ma sát, phụ kiện và thiết bị công nghệ.

Với trạm nhiều bơm, bước quan trọng nhất là dựng từng trạng thái vận hành và dùng đúng lưu lượng cho nhánh cũng như ống góp. Sau khi có Q–H, cần kiểm tra giao điểm đường bơm–đường hệ thống, BEP/POR, power, NPSH, shut-off và khả năng N+1. Chọn đúng ở bước này giúp giảm van tiết lưu, tránh bơm quá lớn, hạn chế cavitation và tạo nền tảng tốt cho điều khiển VFD.

Liên hệ tư vấn lựa chọn và tính toán trạm bơm

Công ty Cổ phần Máy và Thiết bị Lạc Hồng cung cấp giải pháp máy bơm, cụm bơm và thiết bị cho hệ thống cấp nước, tăng áp, tuần hoàn, làm mát và ứng dụng công nghiệp. Đội ngũ kỹ thuật có thể hỗ trợ rà soát lưu lượng, cột áp, đường ống, cấu hình duty/standby và đối chiếu đường đặc tính theo điều kiện thực tế.

Để được tư vấn, hãy chuẩn bị sơ đồ tuyến, cao độ, đường kính trong, chiều dài ống, số lượng van–phụ kiện, áp yêu cầu và dữ liệu chất lỏng, sau đó liên hệ hotline 0989 468 442. Càng đầy đủ dữ liệu đầu vào, phương án chọn bơm càng sát điểm làm việc và giảm rủi ro phải thay đổi sau khi lắp đặt.
