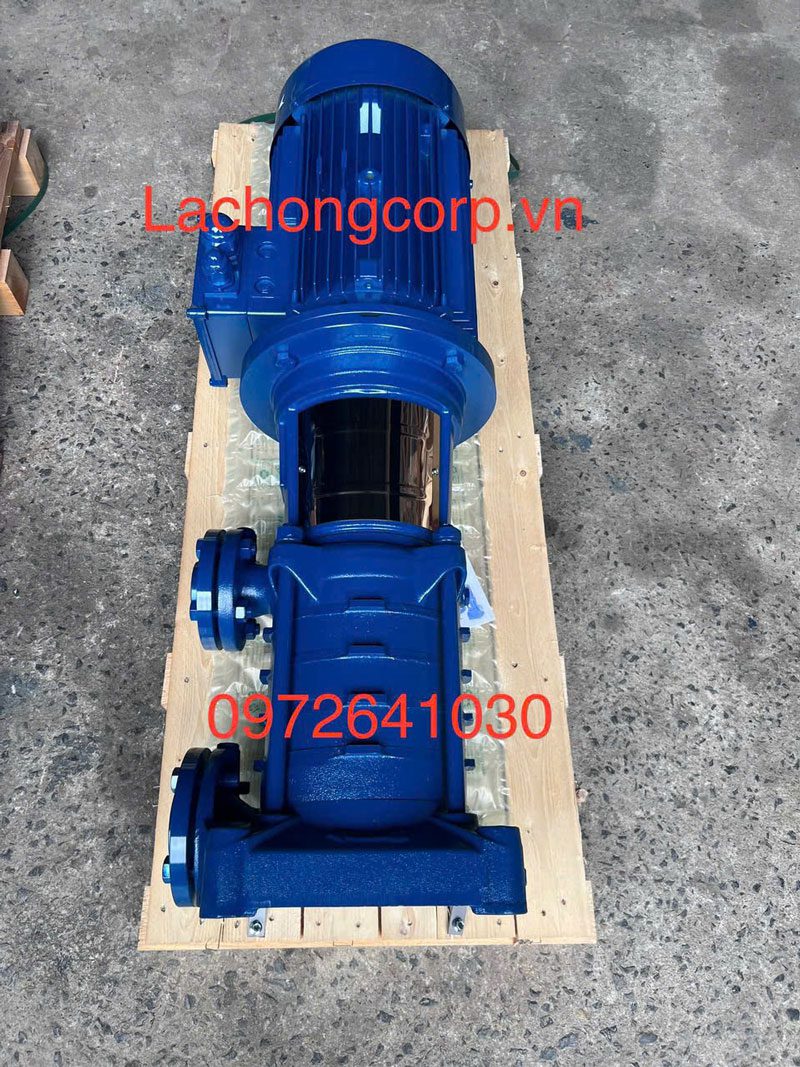

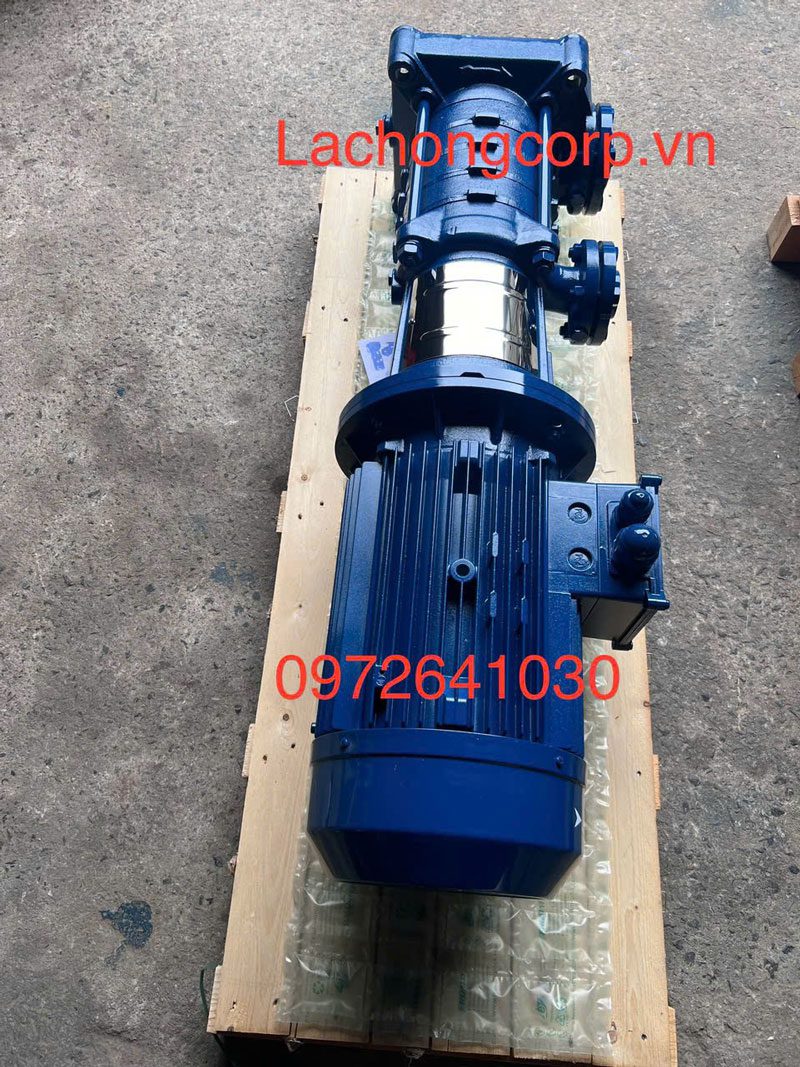

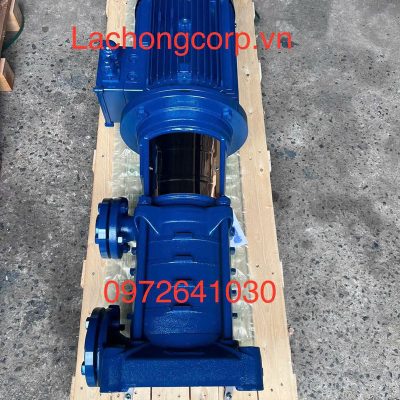

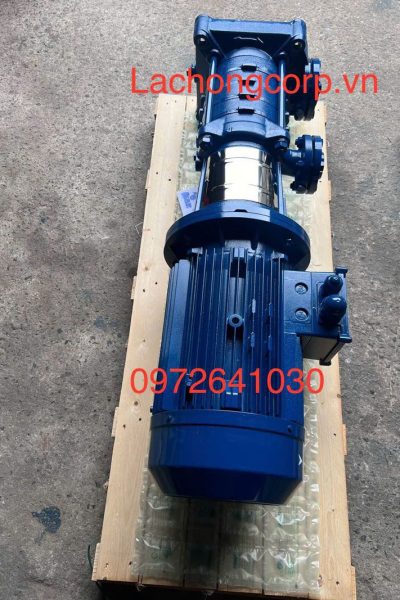

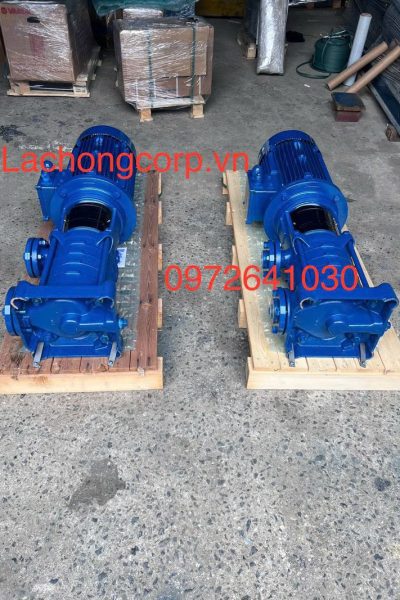

Bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5 25HP (18.5 kW)

Bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5 là dòng máy bơm ly tâm trục đứng áp suất cao được thiết kế chuyên dụng cho cả ứng dụng dân dụng và công nghiệp. Với khả năng đáp ứng hiệu quả trong hệ thống tăng áp, phòng cháy chữa cháy và hệ thống rửa áp lực, model này mang đến hiệu suất vận hành ổn định, độ bền cao và khả năng duy trì áp lực liên tục.

Máy sở hữu công suất 25 HP (18.5 kW), điện áp 3 pha 380V giúp đáp ứng các nhu cầu bơm nước ở quy mô lớn. Lưu lượng đạt 12 – 39 m³/h và cột áp từ 182,9 đến 96,2 mét đảm bảo cung cấp áp lực ổn định cho các hệ thống yêu cầu áp suất cao.

Về cấu tạo, bơm sử dụng thân và giá đỡ động cơ bằng gang bền chắc, cánh bơm bằng đồng thau tăng hiệu quả chịu mài mòn, trục bơm bằng thép không gỉ AISI 304 chống ăn mòn tối ưu. Phớt cơ khí bằng gốm – than chì – NBR giúp tăng tuổi thọ và giảm rò rỉ.

Bơm vận hành an toàn trong điều kiện nhiệt độ chất lỏng từ -10°C đến +90°C, áp suất tối đa 30 bar, cấp cách điện F và mức bảo vệ IPX5, đảm bảo khả năng hoạt động bền bỉ ngay cả trong môi trường khắt khe.

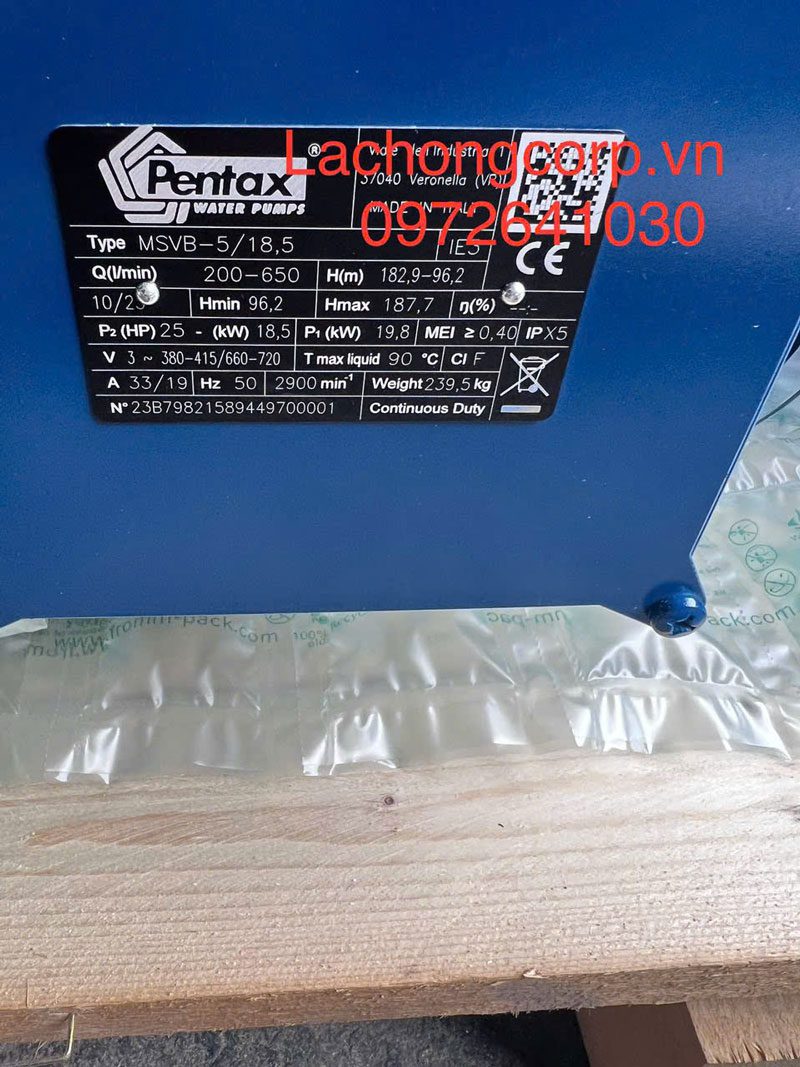

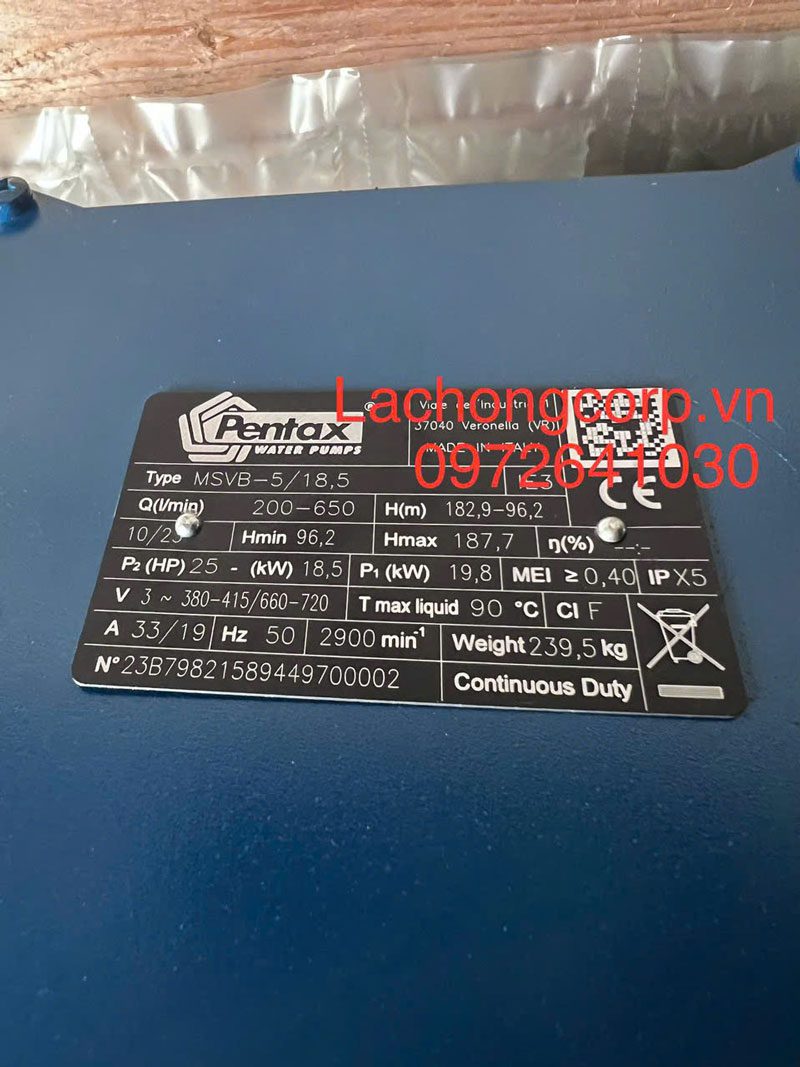

Thông số kỹ thuật bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5

Thông số	Giá trị
Model	Pentax MSVB-5/18,5
Kiểu bơm	Bơm ly tâm trục đứng đa tầng cánh áp suất cao
Công suất động cơ	25 HP (18.5 kW)
Điện áp sử dụng	3 pha 380V
Lưu lượng	12 – 39 m³/h (200 – 650 lít/phút)
Cột áp	182.9 – 96.2 mét
Áp suất vận hành tối đa	30 bar
Nhiệt độ chất lỏng	-10°C ÷ +90°C
Thân bơm	Gang
Giá đỡ động cơ	Gang
Cánh bơm	Đồng thau
Trục bơm	Thép không gỉ AISI 304
Phớt cơ khí	Gốm – Than chì – NBR
Kích thước đầu hút – xả	(UNI PN 16) 50 – (UNI PN 40) 40
Kích thước khung động cơ	160L
Trọng lượng	245 kg
Cấp cách điện	F
Mức bảo vệ	IPX5

Cấu tạo bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5

Bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5 được thiết kế với kết cấu chắc chắn, các chi tiết chế tạo từ vật liệu chất lượng cao nhằm đảm bảo hiệu suất và độ bền. Các bộ phận chính bao gồm:

• Thân bơm
  • Được làm từ gang chịu lực cao, giúp bảo vệ các bộ phận bên trong khỏi tác động cơ học và áp suất lớn.
  • Lớp sơn tĩnh điện chống ăn mòn, phù hợp môi trường làm việc khắc nghiệt.
• Cánh bơm
  • Sử dụng đồng thau bền bỉ, chịu mài mòn và duy trì hiệu suất ổn định khi vận hành ở áp suất cao.
  • Thiết kế đa tầng giúp tăng áp lực qua mỗi tầng cánh, nâng cao hiệu quả bơm.
• Trục bơm
  • Chế tạo từ thép không gỉ AISI 304, chống ăn mòn tốt khi tiếp xúc với nước và hóa chất nhẹ.
  • Đảm bảo độ cân bằng và hạn chế rung khi vận hành.
• Phớt cơ khí
  • Kết hợp gốm – than chì – NBR, tạo độ kín hoàn hảo, hạn chế rò rỉ và tăng tuổi thọ thiết bị.
• Giá đỡ động cơ
  • Làm bằng gang chắc chắn, cố định động cơ ổn định trong quá trình vận hành.
• Động cơ điện
  • Công suất 25 HP (18.5 kW), khung động cơ 160L, điện áp 3 pha 380V.
  • Cấp cách điện F và tiêu chuẩn bảo vệ IPX5 giúp động cơ hoạt động ổn định, an toàn.

Ứng dụng thực tế của bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5

Bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5 là lựa chọn lý tưởng cho nhiều lĩnh vực nhờ khả năng tạo áp suất cao, vận hành bền bỉ và hiệu suất ổn định. Các ứng dụng tiêu biểu bao gồm:

• Hệ thống cấp nước và tăng áp cho tòa nhà cao tầng
  • Đảm bảo áp lực nước ổn định cho các tầng cao.
  • Hoạt động hiệu quả trong hệ thống cấp nước sinh hoạt và thương mại.
• Hệ thống phòng cháy chữa cháy (PCCC)
  • Cung cấp áp lực cao đáp ứng yêu cầu phun nước khẩn cấp.
  • Đáp ứng tiêu chuẩn an toàn và vận hành ổn định khi cần thiết.
• Hệ thống rửa áp lực cao
  • Sử dụng trong các nhà máy, trạm rửa công nghiệp, rửa phương tiện.
  • Đảm bảo áp lực nước mạnh, duy trì liên tục.
• Ứng dụng trong công nghiệp
  • Cấp nước cho dây chuyền sản xuất, hệ thống làm mát và HVAC.
  • Sử dụng trong các hệ thống xử lý nước và nồi hơi áp suất cao.
• Nông nghiệp và tưới tiêu
  • Cung cấp áp lực ổn định cho hệ thống tưới tự động quy mô lớn.
  • Phù hợp cho các trang trại, nhà kính, khu canh tác cần áp suất ổn định.

Ưu điểm vượt trội của bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5

Bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5 không chỉ nổi bật ở hiệu suất vận hành mà còn sở hữu nhiều lợi thế cạnh tranh giúp tối ưu hiệu quả sử dụng trong thời gian dài:

• Áp suất cao và lưu lượng ổn định
  • Thiết kế đa tầng cánh cho phép tạo áp lực lớn, đáp ứng tốt các hệ thống yêu cầu áp suất cao.
  • Lưu lượng ổn định ngay cả khi vận hành liên tục.
• Độ bền vượt trội nhờ vật liệu chất lượng cao
  • Thân và giá đỡ động cơ bằng gang chịu lực tốt.
  • Cánh đồng thau bền bỉ chống mài mòn.
  • Trục thép không gỉ AISI 304 chống ăn mòn hiệu quả.
• Hoạt động êm ái, ít rung ồn
  • Cấu trúc bơm cân bằng giúp giảm độ rung và tiếng ồn khi vận hành.
  • Phù hợp lắp đặt ở khu vực dân cư hoặc nhà máy yêu cầu môi trường yên tĩnh.
• Tiết kiệm năng lượng và chi phí vận hành
  • Hiệu suất cao giúp giảm tiêu thụ điện năng.
  • Ít hư hỏng, giảm chi phí bảo dưỡng và sửa chữa.
• Độ an toàn cao
  • Cấp cách điện F và bảo vệ IPX5 bảo đảm an toàn khi hoạt động.
  • Hoạt động ổn định trong điều kiện nhiệt độ và áp suất khắc nghiệt.

Hướng dẫn lắp đặt và vận hành bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5

Để bơm Pentax MSVB-5/18,5 hoạt động ổn định, an toàn và đạt hiệu suất tối đa, việc lắp đặt và vận hành đúng kỹ thuật là yếu tố rất quan trọng.

• Chuẩn bị trước khi lắp đặt
  • Kiểm tra vị trí lắp đặt: Chọn nền móng chắc chắn, khô ráo, bằng phẳng, đủ không gian cho thao tác bảo dưỡng.
  • Xác định đường ống: Đường hút và xả cần được lắp đặt chắc chắn, kích thước phù hợp với tiêu chuẩn (UNI PN 16 – 50, UNI PN 40 – 40).
  • Nguồn điện: Đảm bảo nguồn điện 3 pha 380V ổn định, có cầu dao bảo vệ và aptomat riêng.
• Các bước lắp đặt bơm
  • Cố định bơm: Đặt bơm trên bệ vững chắc, siết chặt bu lông để hạn chế rung động.
  • Kết nối đường ống: Lắp đường hút và xả với gioăng kín, tránh rò rỉ.
  • Lắp van một chiều và van khóa: Giúp kiểm soát lưu lượng và bảo vệ bơm khi ngừng hoạt động.
  • Kiểm tra hướng quay động cơ: Bật thử ngắn để đảm bảo động cơ quay đúng chiều.
• Hướng dẫn vận hành bơm
  • Mồi nước trước khi khởi động: Đổ đầy nước vào buồng bơm để tránh chạy khô.
  • Khởi động bơm: Bật nguồn và theo dõi áp suất trên đồng hồ.
  • Theo dõi thông số: Kiểm tra dòng điện, áp suất và lưu lượng trong quá trình vận hành.
• Lưu ý an toàn và bảo dưỡng
  • Không vận hành bơm khi không có nước.
  • Kiểm tra định kỳ phớt cơ khí, trục bơm và các khớp nối.
  • Bảo dưỡng định kỳ để duy trì hiệu suất và kéo dài tuổi thọ thiết bị.

Bảo dưỡng và khắc phục sự cố thường gặp của bơm tăng áp đa tầng cánh Pentax MSVB-5/18,5

Việc bảo dưỡng định kỳ và xử lý sự cố kịp thời giúp bơm Pentax MSVB-5/18,5 duy trì hiệu suất ổn định, kéo dài tuổi thọ và hạn chế gián đoạn hoạt động.

Lịch bảo dưỡng định kỳ

• Hàng tuần:
  • Kiểm tra áp suất, lưu lượng và tiếng ồn khi vận hành.
  • Quan sát phớt cơ khí, đảm bảo không rò rỉ nước.
• Hàng tháng:
  • Vệ sinh bộ lọc và đường ống hút.
  • Kiểm tra bu lông, đế bơm và tình trạng rung.
• Hàng quý:
  • Kiểm tra tình trạng trục bơm, bạc đạn và các chi tiết quay.
  • Đo điện trở cách điện động cơ.
• Hàng năm:
  • Đại tu bơm, thay thế các bộ phận bị mài mòn (phớt, vòng bi, cánh bơm nếu cần).

Sự cố thường gặp và cách khắc phục

Sự cố	Nguyên nhân	Cách khắc phục
Bơm không lên nước	Không mồi nước, đường hút hở khí, cánh bơm kẹt	Mồi nước lại, kiểm tra và siết kín đường hút, vệ sinh cánh
Áp suất không ổn định	Cánh bơm mòn, đường ống rò rỉ, áp suất hệ thống biến động	Thay cánh bơm, kiểm tra và sửa chữa đường ống
Bơm rung hoặc ồn lớn	Lệch trục, bạc đạn hỏng, lắp đặt không cân bằng	Cân chỉnh trục, thay bạc đạn, điều chỉnh vị trí bơm
Nhiệt độ động cơ tăng cao	Quá tải, thông gió kém, điện áp không ổn định	Giảm tải, vệ sinh quạt gió, kiểm tra nguồn điện
Nước rò rỉ tại phớt cơ khí	Phớt mòn, lắp sai hoặc thiếu bôi trơn	Thay mới hoặc lắp lại phớt đúng kỹ thuật
