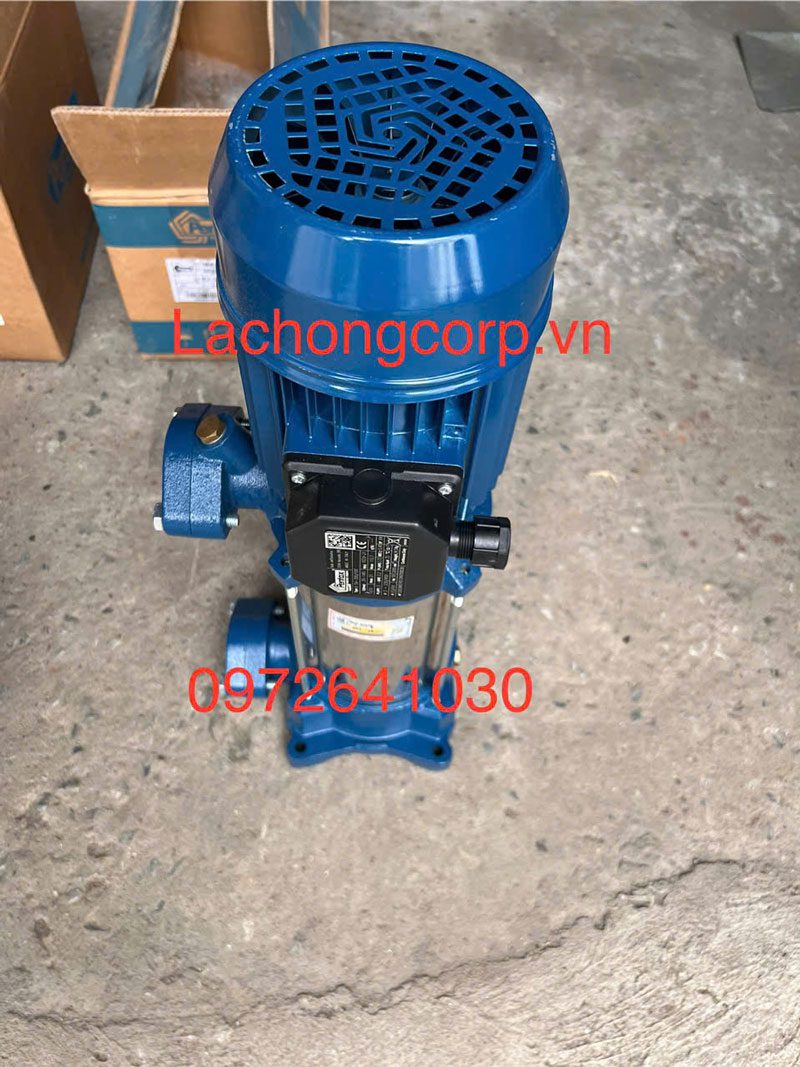

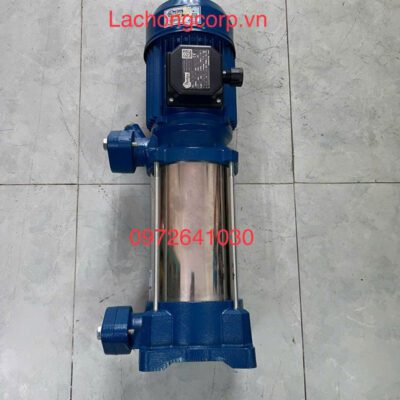

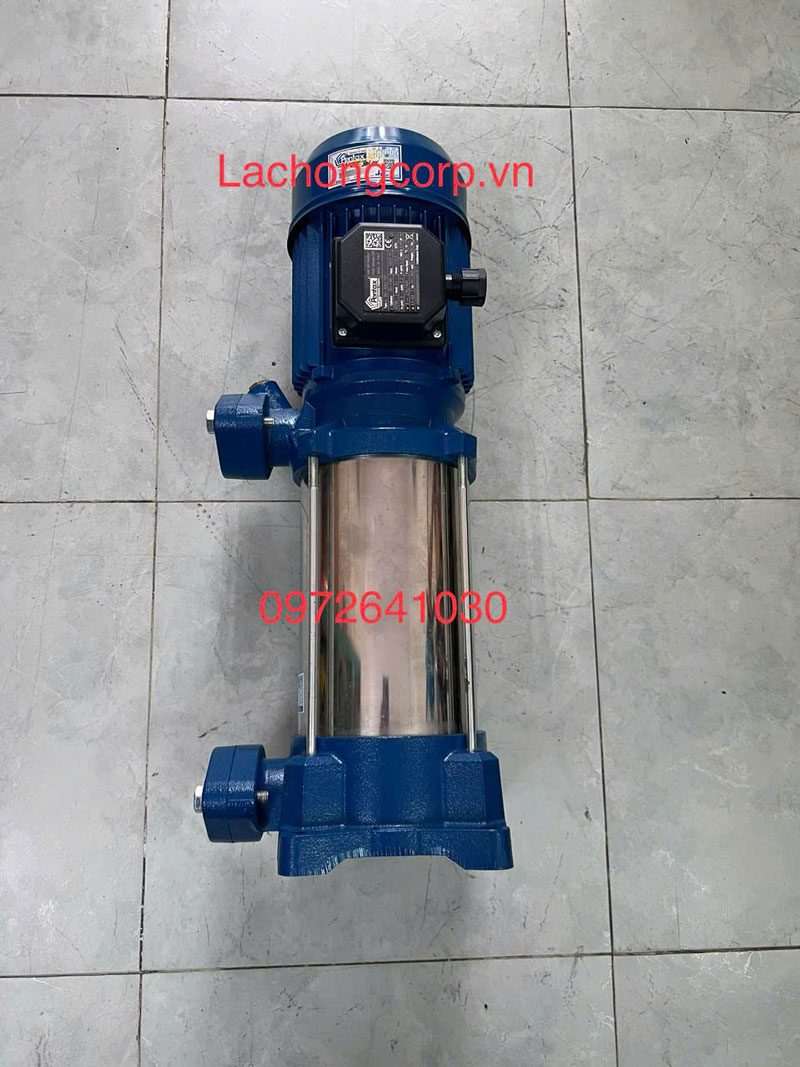

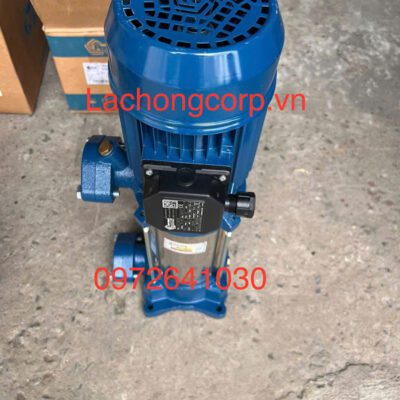

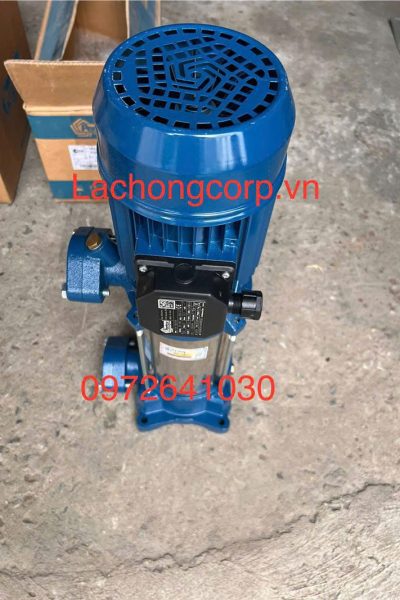

Pentax U5V-300/10T là dòng máy bơm tăng áp trục đứng đa tầng cánh hiệu suất cao, lý tưởng cho các hệ thống cấp nước cần áp lực mạnh và ổn định. Với thiết kế nhiều tầng cánh giúp đẩy nước lên cao hiệu quả, model này đặc biệt phù hợp trong các ứng dụng tăng áp và bù áp cho hệ thống dân dụng, công nghiệp và PCCC.
Sở hữu công suất 2 HP (1.5 kW), hoạt động với nguồn điện 3 pha 380V, máy cho lưu lượng từ 1.8 đến 8.4 m³/h và cột áp đạt tới 77.1 mét, đảm bảo khả năng vận hành bền bỉ trong điều kiện áp lực cao. Pentax U5V-300/10T tuân thủ tiêu chuẩn IE3, thân máy và giá đỡ bằng gang đúc chắc chắn, kết hợp với cánh bơm và bộ khuếch tán bằng nhựa kỹ thuật Noryl®, mang lại độ bền và khả năng chịu hóa chất vượt trội.
Đặc biệt, toàn bộ phần trục động cơ và vỏ bơm đều làm từ thép không gỉ AISI 304, phớt cơ khí và các chi tiết chịu mài mòn đều được cấu tạo từ vật liệu cao cấp như gốm – than chì – EPDM, giúp máy chống rò rỉ, hoạt động ổn định trong điều kiện nhiệt độ nước từ +5 đến +35°C, áp suất làm việc lên đến 14 bar. Với cấp bảo vệ IPX4 và IPX5 (từ 4.5 HP trở lên), sản phẩm đảm bảo an toàn trong môi trường ẩm ướt, bền bỉ theo thời gian.
🔧 Bảng thông số kỹ thuật chi tiết – Pentax U5V-300/10T
Thông số | Giá trị kỹ thuật |
---|---|
Model | Pentax U5V-300/10T |
Công suất | 2 HP (1.5 kW) |
Nguồn điện | 3 pha – 380V |
Lưu lượng bơm | 1.8 – 8.4 m³/h (30 – 140 lít/phút) |
Cột áp | 77.1 – 35.8 mét |
Kích thước đầu hút – xả | 1” ¼ G – 1” ¼ G |
Trọng lượng | 24 kg |
Thân bơm | Gang đúc |
Giá đỡ động cơ | Gang đúc |
Cánh bơm, bộ khuếch tán | Noryl® (nhựa kỹ thuật cao) |
Trục động cơ, vỏ bơm | Thép không gỉ AISI 304 |
Phớt cơ khí | Ceramic – Graphite – EPDM / Graphite – SiC – EPDM |
Ống lót dẫn hướng trục | Ceramic – Tungsten Carbide |
Nhiệt độ môi trường xung quanh | Tối đa 40°C |
Nhiệt độ chất lỏng | +5 ÷ +35°C |
Áp suất vận hành tối đa | 8 bar (≤ 6 tầng cánh), 14 bar (≥ 7 tầng cánh) |
Gioăng thân bơm | EPDM |
Cấp cách điện | Class F |
Cấp độ bảo vệ | IPX4, IPX5 (≥ 4.5 HP) |
Tiêu chuẩn hiệu suất | IE3 |
Kiểm định PCCC | Được cấp bởi Cảnh sát PCCC & CNCH |
🔍 Cấu tạo và nguyên lý hoạt động nổi bật
Máy bơm Pentax U5V-300/10T được thiết kế theo dạng trục đứng đa tầng cánh, mang đến khả năng tăng áp lực mạnh mẽ cho hệ thống nước nhờ cấu trúc phân tầng cánh liên tiếp. Cấu tạo chính của máy bao gồm:
✅ Cấu tạo nổi bật:
- Thân bơm và giá đỡ động cơ: được chế tạo từ gang đúc chịu lực, bền bỉ, hạn chế rung động khi vận hành.
- Cánh bơm và bộ khuếch tán: sử dụng Noryl® – nhựa kỹ thuật cao, có khả năng chịu nhiệt, kháng ăn mòn và tăng hiệu suất đẩy nước.
- Trục bơm và vỏ ngoài: làm từ thép không gỉ AISI 304, đảm bảo an toàn với nước sạch, hạn chế gỉ sét trong môi trường ẩm.
- Phớt cơ khí: cấu thành từ các vật liệu cao cấp như gốm – than chì – EPDM hoặc than chì – cacbua silic – EPDM, giúp máy chống rò rỉ, vận hành ổn định lâu dài.
- Ống lót dẫn hướng trục trung gian: bằng gốm và cacbua vonfram, tăng khả năng chịu mài mòn và dẫn động trơn tru cho trục bơm.
⚙️ Nguyên lý hoạt động:
Khi máy hoạt động, động cơ điện xoay chiều sẽ truyền lực quay đến trục chính, kéo theo hệ thống nhiều tầng cánh quay đồng thời. Mỗi tầng cánh đóng vai trò như một bộ khuếch đại áp suất, từ đó từng bước tăng dần áp lực dòng nước, đẩy nước đi xa và lên cao một cách hiệu quả.
Dòng nước được hút vào từ đáy bơm, đi qua từng tầng cánh và được nén liên tục trước khi đẩy ra tại đầu xả. Nhờ cấu trúc này, máy U5V-300/10T hoạt động êm ái, áp lực mạnh, và duy trì lưu lượng ổn định ngay cả trong các hệ thống yêu cầu khắt khe như bơm tăng áp chung cư, bù áp bình tích áp, hoặc cấp nước cho hệ PCCC.
🌟 Ưu điểm vượt trội của Pentax U5V-300/10T
Máy bơm tăng áp trục đứng Pentax U5V-300/10T không chỉ đáp ứng tốt nhu cầu tăng áp trong hệ thống nước dân dụng và công nghiệp, mà còn sở hữu nhiều lợi thế vượt trội giúp tối ưu hiệu quả vận hành:
✅ Áp lực mạnh mẽ – ổn định cao
- Nhờ thiết kế đa tầng cánh, máy tạo ra cột áp lên tới 77.1 mét, đảm bảo đẩy nước lên cao dễ dàng trong các công trình nhiều tầng.
- Áp lực ổn định giúp duy trì hiệu suất sử dụng cho hệ thống vòi phun sprinkler, bình tích áp, hệ thống nước sinh hoạt cao tầng.
✅ Thiết kế gọn gàng – tiết kiệm không gian
- Dạng trục đứng giúp máy chiếm ít diện tích sàn hơn so với bơm ngang.
- Phù hợp để lắp đặt trong phòng kỹ thuật chật hẹp, tủ bơm PCCC, hoặc tích hợp vào hệ thống bơm tăng áp kép.
✅ Vật liệu cao cấp – bền bỉ với thời gian
- Cánh bơm bằng nhựa kỹ thuật Noryl®, nhẹ nhưng chịu áp suất và nhiệt tốt.
- Trục và vỏ bơm bằng Inox AISI 304, chống ăn mòn, phù hợp với nước sạch và nước xử lý nhẹ.
- Phớt cơ khí cao cấp giúp chống rò rỉ, tăng tuổi thọ máy trong điều kiện vận hành liên tục.
✅ Tiết kiệm điện – hiệu suất cao
- Động cơ đạt tiêu chuẩn IE3 – chuẩn tiết kiệm năng lượng châu Âu.
- Vận hành êm ái, giảm hao phí điện, giảm tiếng ồn trong môi trường sinh hoạt.
✅ Đa dụng – tương thích nhiều hệ thống
- Thích hợp cho bơm tăng áp sinh hoạt, bù áp bình tích áp, hệ thống PCCC, cấp nước năng lượng mặt trời, v.v.
- Có thể kết hợp dễ dàng với bình tích áp, biến tần, tủ điều khiển tự động để tối ưu vận hành.
✅ Dễ bảo trì – phụ kiện dễ thay thế
- Thiết kế thân thiện cho kỹ thuật viên: dễ tháo lắp, bảo dưỡng.
- Linh kiện thay thế chính hãng Pentax luôn sẵn có tại Việt Nam.
🔧 Ứng dụng thực tiễn của Pentax U5V-300/10T
Với thiết kế trục đứng đa tầng cánh, khả năng tạo áp lực mạnh mẽ và vận hành ổn định, Pentax U5V-300/10T được ứng dụng linh hoạt trong nhiều lĩnh vực khác nhau – từ dân dụng đến công nghiệp. Cụ thể:
✅ Tăng áp cho hệ thống nước sinh hoạt dân dụng
- Phù hợp với các tòa nhà 3–6 tầng, biệt thự, chung cư mini, khách sạn nhỏ.
- Đảm bảo nước chảy mạnh tại các điểm sử dụng cuối cùng như vòi sen, bồn rửa, máy giặt, kể cả ở tầng cao.
✅ Hệ thống bù áp cho bình tích áp – năng lượng mặt trời
- Đóng vai trò duy trì áp suất ổn định cho hệ thống nước nóng sử dụng năng lượng mặt trời.
- Kết hợp hiệu quả với bình tích áp Varem, Aquasystem… để ngăn hiện tượng va đập thủy lực (water hammer), kéo dài tuổi thọ hệ thống.
✅ Ứng dụng trong hệ thống bơm PCCC
- Được dùng làm bơm bù áp cho hệ thống chữa cháy sprinkler hoặc họng nước chữa cháy cố định.
- Đáp ứng yêu cầu kỹ thuật về áp suất đầu ra và khả năng hoạt động tự động, đã được kiểm định bởi Cảnh sát PCCC & CNCH.
✅ Lắp đặt trong hệ thống booster tăng áp công nghiệp
- Tích hợp trong bộ tăng áp đôi hoặc ba bơm, kết hợp với biến tần, PLC để điều khiển luân phiên – tăng tuổi thọ toàn hệ thống.
- Ứng dụng tại nhà máy, xưởng sản xuất, khu công nghiệp có nhu cầu cấp nước ổn định.
✅ Sử dụng trong trạm bơm cấp nước cho trường học, bệnh viện, trung tâm thương mại
- Cung cấp áp lực nước ổn định 24/7, đáp ứng tiêu chuẩn kỹ thuật về cấp thoát nước đô thị và hệ thống kỹ thuật công trình.
🛠️ Hướng dẫn lắp đặt đúng kỹ thuật máy bơm Pentax U5V-300/10T
Việc lắp đặt đúng kỹ thuật không chỉ giúp máy vận hành ổn định, mà còn kéo dài tuổi thọ thiết bị, giảm thiểu hư hỏng và đảm bảo hiệu suất tối đa. Dưới đây là các bước quan trọng cần tuân thủ khi lắp đặt Pentax U5V-300/10T:
✅ Chuẩn bị vị trí lắp đặt
- Chọn vị trí khô ráo, thông thoáng, tránh nước mưa và ngập úng.
- Bệ đặt máy cần bằng phẳng, vững chắc, làm bằng bê tông hoặc khung sắt có đệm cao su chống rung.
- Khoảng cách xung quanh máy nên để tối thiểu 30cm để dễ dàng bảo trì, kiểm tra.
✅ Kết nối đường ống đúng kỹ thuật
- Sử dụng ống hút – xả đúng kích thước 1” ¼ G, hạn chế dùng nối thu – phình đột ngột.
- Đảm bảo đường ống thẳng, ngắn, tránh gấp khúc gây tổn thất áp lực.
- Lắp van một chiều ở đầu ra, và van khóa ở cả đầu vào – đầu ra để tiện bảo trì.
- Đối với hệ thống có bình tích áp, lắp đúng chiều và đảm bảo có đường hồi nước/thoát khí.
✅ Đấu nối điện an toàn
- Máy sử dụng điện 3 pha – 380V, cần đấu qua CB hoặc MCCB riêng, có cầu dao chống rò (ELCB).
- Dây dẫn điện đủ tiết diện, có tiếp địa an toàn và tránh để dây tiếp xúc với nước, nhiệt hoặc cạnh sắc.
- Nếu dùng biến tần hoặc tủ điều khiển, cần cài đặt dải áp phù hợp để tránh quá áp – quá dòng.
✅ Kiểm tra trước khi vận hành
- Kiểm tra các mối nối, mặt bích, phớt và đầu cánh bơm xem có bị rò rỉ, lỏng lẻo không.
- Mồi nước đầy khoang bơm trước khi chạy lần đầu để tránh chạy khô gây cháy phớt.
- Đảm bảo van hút mở hoàn toàn, đường hút không bị tắc nghẽn.
✅ Khởi động và theo dõi
- Khởi động máy trong thời gian ngắn để kiểm tra chiều quay (theo chiều mũi tên trên vỏ máy).
- Theo dõi áp lực, dòng điện tiêu thụ, tiếng ồn và độ rung của máy trong 15 phút đầu.
- Nếu máy hoạt động êm, áp lực ổn định, không rò rỉ thì mới đưa vào vận hành chính thức.
🔎 Khuyến nghị kỹ thuật:
- Với các hệ thống chạy liên tục, nên sử dụng bộ bảo vệ pha, relay nhiệt, đồng hồ áp để bảo vệ toàn hệ thống.
- Không nên để máy chạy khan hoặc chạy khi không có nước trong đường hút.
🔧 Bảo trì và kéo dài tuổi thọ máy Pentax U5V-300/10T
Để đảm bảo máy bơm Pentax U5V-300/10T luôn hoạt động ổn định, tiết kiệm điện và bền bỉ theo thời gian, người sử dụng cần tuân thủ quy trình bảo trì định kỳ và đúng kỹ thuật. Dưới đây là hướng dẫn chi tiết:
✅ Kiểm tra định kỳ hàng tuần
- Quan sát áp lực nước đầu ra: Nếu yếu hơn bình thường, cần kiểm tra cánh bơm hoặc phớt có thể bị mòn hoặc rò rỉ.
- Nghe tiếng máy hoạt động: Nếu có tiếng lạ, rung mạnh, có thể do lệch trục, vòng bi khô dầu hoặc hỏng phớt.
- Kiểm tra rò nước ở các khớp nối, mặt bích và khu vực phớt cơ khí.
✅ Bảo dưỡng hàng tháng
- Làm sạch lưới lọc, đường ống hút để tránh bám cặn gây nghẹt, làm giảm hiệu suất hút nước.
- Tháo nắp che quạt động cơ để làm sạch bụi bẩn, giúp động cơ tản nhiệt tốt hơn.
- Kiểm tra dòng điện tiêu thụ, nếu vượt ngưỡng cho phép thì phải kiểm tra tải hoặc motor.
✅ Bảo dưỡng 6 tháng/lần
- Tháo kiểm tra phớt cơ khí: thay mới nếu thấy rò rỉ nước hoặc mòn nặng.
- Vệ sinh cánh bơm, buồng bơm: loại bỏ cáu cặn, rỉ sét hoặc dị vật làm giảm lưu lượng.
- Bôi mỡ định kỳ cho bạc đạn hoặc vòng bi (nếu không phải loại kín).
- Kiểm tra độ siết của bu lông, chân máy, đường ống và hệ thống điện.
✅ Lưu ý trong quá trình sử dụng
- Tuyệt đối không để máy chạy khan (không có nước trong buồng bơm), vì sẽ gây cháy phớt, hư động cơ.
- Tránh để máy hoạt động quá tải kéo dài hoặc thường xuyên đóng/ngắt liên tục.
- Nên lắp rơ-le bảo vệ nhiệt, relay mất pha hoặc biến tần để ổn định điện áp và dòng khởi động.
🔒 Điều kiện vận hành lý tưởng để kéo dài tuổi thọ
- Nhiệt độ nước: trong khoảng +5 ÷ +35°C như khuyến cáo từ hãng.
- Áp suất làm việc: không vượt quá 14 bar với ≥ 7 tầng cánh.
- Đảm bảo nguồn điện ổn định, tránh sụt áp gây hư motor.
📝 Gợi ý lịch bảo trì chuẩn:
Thời gian | Hạng mục bảo trì |
---|---|
Hàng tuần | Kiểm tra áp suất, rò rỉ, độ rung |
Hàng tháng | Vệ sinh lưới lọc, hút – xả, kiểm tra dòng điện |
6 tháng/lần | Vệ sinh buồng bơm, thay phớt, kiểm tra cánh |
1 năm/lần | Kiểm tra tổng thể hệ thống, thay linh kiện mòn |
📑 Kiểm định và chứng nhận của Pentax U5V-300/10T
Để đảm bảo chất lượng và độ an toàn cao nhất khi lắp đặt trong các hệ thống cấp nước và phòng cháy chữa cháy, máy bơm Pentax U5V-300/10T đã trải qua nhiều quy trình kiểm định khắt khe và đạt được các chứng nhận quan trọng từ cả quốc tế và cơ quan chức năng tại Việt Nam.

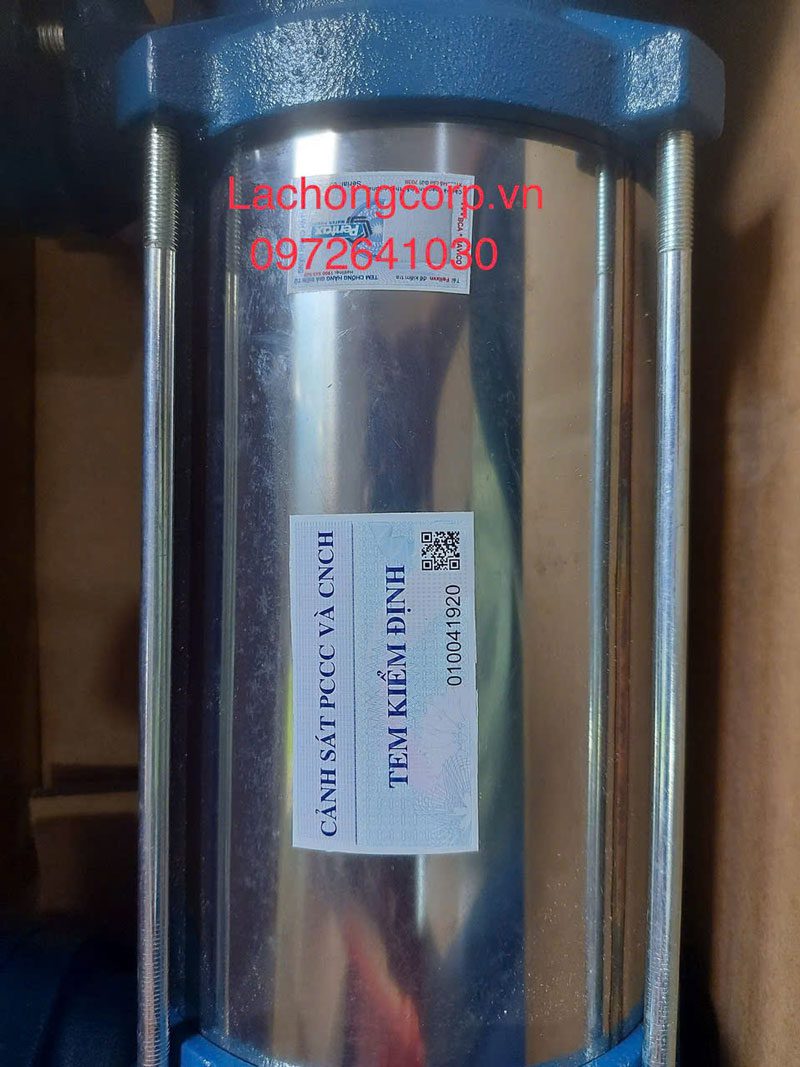

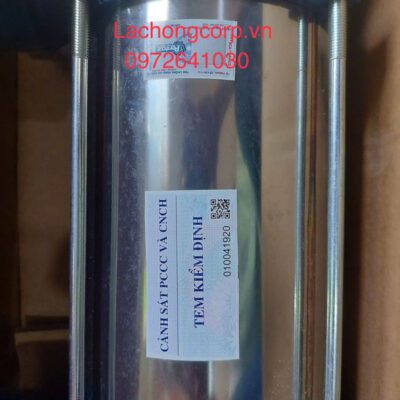

✅ Đã được kiểm định bởi CẢNH SÁT PCCC & CNCH
- Sản phẩm đã được kiểm tra, đánh giá và cấp tem kiểm định PCCC hợp chuẩn theo quy định của Bộ Công An.
- Phù hợp sử dụng trong hệ thống bơm bù áp, tăng áp trong các công trình bắt buộc có thiết bị PCCC như:
- Chung cư, nhà cao tầng
- Trung tâm thương mại, bệnh viện
- Nhà máy, nhà xưởng sản xuất
✅ Đạt tiêu chuẩn hiệu suất năng lượng IE3
- Pentax U5V-300/10T sử dụng động cơ điện đạt chuẩn IE3 – chuẩn tiết kiệm năng lượng cấp độ cao của châu Âu.
- Giúp giảm hao phí điện năng, hạn chế sinh nhiệt, phù hợp với xu hướng sử dụng thiết bị xanh – thân thiện môi trường.
✅ Chứng nhận chất lượng từ nhà sản xuất Pentax – Italy
- Máy được sản xuất và kiểm định chất lượng tại nhà máy Pentax theo tiêu chuẩn CE, ISO 9001:2015.
- Mỗi sản phẩm đều có CO (Certificate of Origin) và CQ (Certificate of Quality) đi kèm, đảm bảo rõ ràng về nguồn gốc xuất xứ.
✅ Đáp ứng tiêu chuẩn kỹ thuật lắp đặt tại Việt Nam
- Đầu nối ren G 1”¼ và áp lực làm việc 14 bar phù hợp với các tiêu chuẩn thiết kế hệ thống cấp nước, bơm bù áp và booster tại Việt Nam.
- Vật liệu chế tạo như Inox AISI 304, Noryl®, EPDM đều đạt chuẩn sử dụng cho nước sạch, nước nóng nhẹ và hệ thống bơm chữa cháy tự động.
🛡️ Lợi ích khi sử dụng máy bơm đã được kiểm định:
- Được cấp phép nghiệm thu công trình dễ dàng trong các dự án có yêu cầu PCCC.
- Đảm bảo an toàn kỹ thuật, độ bền, chống rò rỉ và chống cháy nổ khi vận hành trong điều kiện thực tế.
- Tăng uy tín và minh bạch khi bàn giao hệ thống cấp nước hoặc PCCC cho chủ đầu tư.
