Lựa chọn máy bơm nước chữa cháy cho tòa chung cư

Việc lựa chọn máy bơm nước chữa cháy cho tòa chung cư là một phần quan trọng trong việc đảm bảo an toàn cho cư dân sống trong đó. Dưới đây là một số yếu tố cần xem xét khi lựa chọn máy bơm chữa cháy:



1. Đánh giá nhu cầu và yêu cầu kỹ thuật

• Công suất bơm: Cần phải tính toán dựa trên diện tích, số tầng của tòa nhà, và dự kiến lượng nước cần thiết để chữa cháy hiệu quả.
• Áp suất: Máy bơm phải đủ mạnh để đẩy nước lên tầng cao nhất của tòa nhà.
• Lưu lượng: Khả năng cung cấp lượng nước đủ và liên tục trong thời gian chữa cháy.

Xác định Lưu Lượng Cần Thiết (Q)

• Lưu lượng nước cần thiết để chữa cháy (Q) thường được tính bằng lít/phút (LPM) hoặc mét khối/giờ. Lưu lượng này phụ thuộc vào diện tích sàn (A) cần
• bảo vệ và mật độ phun nước (p) theo quy định hoặc tiêu chuẩn áp dụng.
• Công thức cơ bản: Q = A x P

trong đó:

• A là tổng diện tích sàn cần bảo vệ (m²).
• p là mật độ phun nước (LPM/m² hoặc mm/phút), tuỳ thuộc vào quy định áp dụng.

Xác định Áp Suất Cần Thiết (P)

• Áp suất nước cần thiết (P) phải đủ để đảm bảo nước được phân phối đều đến tất cả các đầu phun chữa cháy trên toàn bộ tòa nhà, bao gồm cả tầng cao nhất.
  Công thức cơ bản: P = H_static + H_loss

​trong đó:

• H_static là chiều cao từ bể chứa nước hoặc nguồn nước đến điểm cao nhất cần cung cấp nước (m).
• H_losslà tổn thất áp suất do ma sát trong đường ống và các thiết bị (m).

Tính Tổn Thất Áp Suất (H_loss)

• Tổn thất áp suất do ma sát có thể được tính toán sử dụng các bảng biểu hoặc công thức dành riêng cho việc tính toán hệ thống PCCC, dựa trên đường kính đường ống, chất liệu, chiều dài, số lượng và loại phụ kiện (van, khớp nối, đầu phun…).

Điều Chỉnh Dựa Trên Yếu Tố Thực Tế

• Xem xét các yếu tố như sự khác biệt về độ cao giữa các tầng, yêu cầu cụ thể cho các khu vực có nguy cơ cao (như bếp, phòng máy…), và sự tồn tại của các hệ thống phòng cháy chữa cháy khác (bình chữa cháy, hệ thống sprinkle tự động…).

Xác Định Công Suất Bơm

• Dựa trên lưu lượng và áp suất đã tính toán, bạn có thể xác định công suất bơm cần thiết. Đảm bảo rằng công suất bơm không chỉ đáp ứng được nhu cầu về lưu lượng và áp suất mà còn có dự phòng để đối phó với các tình huống không lường trước được.

2. Loại máy bơm

• Bơm ly tâm: Phổ biến cho hệ thống chữa cháy do khả năng cung cấp áp suất và lưu lượng nước ổn định.
• Bơm áp lực cao: Dùng cho tòa nhà cao tầng cần áp suất lớn để đẩy nước lên cao.

Ngoài ra cũng cần chọn thương hiệu bơm đáng tin cậy trên thị trường. Khi chọn thương hiệu máy bơm chữa cháy, bạn cần xem xét các yếu tố như uy tín của thương hiệu, chất lượng sản phẩm, dịch vụ sau bán hàng, giá cả và khả năng cung ứng phụ tùng thay thế. Dưới đây là một số thương hiệu máy bơm chữa cháy uy tín và được sử dụng rộng rãi trên thị trường:

Ebara

• Xuất xứ: Nhật Bản
• Đặc điểm: thương hiệu máy bơm nước Ebara cung cấp một loạt các máy bơm chất lượng cao, từ bơm ly tâm đến bơm chìm. Họ có sản phẩm phù hợp với nhiều yêu cầu khác nhau trong ứng dụng chữa cháy.

Tsurumi

• Xuất xứ: Nhật Bản
• Đặc điểm: thương hiệu máy bơm nước Tsurumi là thương hiệu nổi tiếng với các bơm chìm và bơm công nghiệp, bao gồm cả các giải pháp cho hệ thống chữa cháy. Họ được biết đến với độ bền cao của sản phẩm.

Pentax

• Xuất xứ: Italia
• Đặc điểm: Thương hiệu máy bơm nước Pentax, không chỉ nổi tiếng trong lĩnh vực máy ảnh mà còn có mặt trong ngành công nghiệp máy bơm nước, bao gồm cả máy bơm chữa cháy.

3. Nguồn cung cấp nước

Cần xác định nguồn nước chính (mạng lưới cung cấp nước đô thị, bể chứa nước…) và nguồn nước dự phòng. Việc lựa chọn nguồn cung cấp nước cho hệ thống chữa cháy là một yếu tố quan trọng để đảm bảo hệ thống hoạt động hiệu quả khi cần thiết. Dưới đây là một số nguồn cung cấp nước phổ biến và cách chúng có thể được tích hợp vào hệ thống chữa cháy:

Mạng Lưới Nước Đô Thị

• Ưu điểm: Dễ dàng tiếp cận và thường xuyên có sẵn.
• Nhược điểm: Áp suất và lưu lượng có thể không đủ ổn định hoặc không đáp ứng được yêu cầu trong trường hợp khẩn cấp.
• Ứng dụng: Có thể sử dụng cho các tòa nhà nhỏ hoặc như một nguồn cung cấp bổ sung.

Bể Chứa Nước Dự Phòng

• Ưu điểm: Cung cấp nguồn nước ổn định và độc lập, có thể thiết kế để đáp ứng nhu cầu cụ thể của hệ thống chữa cháy.
• Nhược điểm: Cần đầu tư ban đầu và diện tích để xây dựng bể chứa.
• Ứng dụng: Phù hợp cho các tòa nhà cao tầng, khu công nghiệp, và nơi có yêu cầu cao về an toàn cháy nổ.

Giếng Khoan

• Ưu điểm: Cung cấp nguồn nước độc lập, có thể sử dụng khi không có sẵn nguồn nước đô thị hoặc khi cần nguồn nước dự phòng.
• Nhược điểm: Phụ thuộc vào nguồn nước ngầm, cần kiểm tra chất lượng và lưu lượng nước định kỳ.
• Ứng dụng: Phù hợp cho các khu vực không có mạng lưới nước đô thị hoặc như một phần của giải pháp nguồn nước dự phòng.

Hồ, Ao, hoặc Sông gần đó

• Ưu điểm: Cung cấp lượng nước lớn, có thể sử dụng trong trường hợp khẩn cấp.
• Nhược điểm: Cần có hệ thống bơm và đường ống phù hợp để vận chuyển nước từ nguồn đến điểm sử dụng.
• Ứng dụng: Phù hợp với các khu vực có sẵn nguồn nước tự nhiên và có nhu cầu về lượng nước chữa cháy lớn.

Hệ Thống Tái Sử Dụng Nước

• Ưu điểm: Giảm thiểu lãng phí nước và tận dụng nguồn nước tái sử dụng từ các quá trình khác trong tòa nhà hoặc khu vực.
• Nhược điểm: Cần hệ thống xử lý và lưu trữ nước phức tạp.
• Ứng dụng: Phù hợp cho các dự án có tiêu chí bền vững và muốn giảm thiểu ảnh hưởng đến môi trường.

Lưu Ý

• Kiểm Tra Tiêu Chuẩn và Quy Định: Trước khi chọn nguồn cung cấp nước, cần kiểm tra các tiêu chuẩn và quy định về an toàn cháy nổ của địa phương để đảm bảo nguồn nước đáp ứng được yêu cầu.
• Tính toán Nhu Cầu Nước: Đảm bảo rằng nguồn nước chọn lựa có khả năng cung cấp đủ lượng nước cần thiết cho hệ thống chữa cháy trong thời gian dài và ổn định.

Việc lựa chọn nguồn cung cấp nước phù hợp không chỉ đảm bảo an toàn cho tòa nhà và người sử dụng mà còn giúp tiết kiệm chi phí và tài nguyên nước.

4. Tiêu chuẩn và quy định

Đảm bảo máy bơm tuân thủ các tiêu chuẩn và quy định về an toàn phòng cháy chữa cháy của địa phương hoặc quốc gia.

Ở Việt Nam, tiêu chuẩn và quy định về máy bơm cho hệ thống phòng cháy chữa cháy được thiết lập nhằm đảm bảo an toàn, hiệu suất và độ tin cậy của các thiết bị này trong trường hợp xảy ra hỏa hoạn. Các tiêu chuẩn này phản ánh yêu cầu kỹ thuật, thiết kế, lắp đặt và bảo trì của máy bơm PCCC. Dưới đây là một số tiêu chuẩn và quy định chính liên quan đến máy bơm PCCC ở Việt Nam:

Tiêu Chuẩn Quốc Gia (TCVN)

• TCVN 2622:1995 (ISO 2858:1973): Tiêu chuẩn này áp dụng cho máy bơm ly tâm dùng cho mục đích chung, bao gồm cả việc sử dụng trong hệ thống PCCC.
• TCVN 6400:2018: Tiêu chuẩn quốc gia về hệ thống chữa cháy bằng nước – Yêu cầu kỹ thuật và hướng dẫn thiết kế, kiểm tra và bảo dưỡng.
• TCVN 7435:2004: Đề cập đến yêu cầu kỹ thuật đối với hệ thống chữa cháy tự động – Phần chung.

Quy Định và Hướng Dẫn

• Quyết định số 33/2016/QĐ-TTg: Quyết định này ban hành Quy chuẩn kỹ thuật quốc gia về phòng cháy và chữa cháy cho nhà và công trình, đề cập đến các yêu cầu kỹ thuật cần thiết cho hệ thống PCCC, bao gồm cả máy bơm.
• Quy chuẩn QCVN 06:2020/BXD: Quy chuẩn về an toàn cháy cho nhà và công trình, cung cấp hướng dẫn chi tiết về yêu cầu thiết kế, thi công, và bảo dưỡng hệ thống PCCC, bao gồm máy bơm chữa cháy.

Yêu Cầu Chung

• Máy bơm PCCC cần được thiết kế và lắp đặt để đáp ứng yêu cầu về lưu lượng và áp suất nước cần thiết cho việc chữa cháy, dựa trên đánh giá rủi ro và tính chất của nhà hoặc công trình.
• Hệ thống bơm PCCC cần có khả năng hoạt động độc lập, bảo đảm cung cấp nước liên tục và ổn định trong suốt thời gian chữa cháy.
• Cần thực hiện kiểm định và bảo dưỡng định kỳ cho máy bơm PCCC theo quy định của pháp luật và hướng dẫn của nhà sản xuất để đảm bảo máy bơm hoạt động hiệu quả và an toàn khi cần thiết.

Một số loại bơm đạt chuẩn

Dưới đây là một số loại bơm đã được Công Ty CP Máy Và Thiết Bị Lạc Hồng gửi Cảnh sát PCCC và CNCH kiểm định và đạt chuẩn, có tem kiểm định rõ ràng.

Tóm Lược

Việc tuân thủ tiêu chuẩn và quy định về máy bơm PCCC ở Việt Nam không chỉ giúp đảm bảo an toàn cho nhà và công trình mà còn giúp giảm thiểu rủi ro và thiệt hại về người và tài sản trong trường hợp xảy ra hỏa hoạn. Các chủ đầu tư, nhà thầu và các bên liên quan cần cập nhật thông tin về các tiêu chuẩn và quy định mới nhất để đảm bảo hệ thống PCCC được thiết kế và vận hành theo đúng quy định.

5. Độ tin cậy và dễ dàng bảo trì

Chọn những máy bơm từ nhà sản xuất uy tín, có độ bền cao và dễ dàng bảo trì, sửa chữa.

Để đáp ứng yêu cầu về độ tin cậy và dễ dàng bảo trì trong hệ thống phòng cháy chữa cháy (PCCC), việc lựa chọn loại máy bơm phù hợp là rất quan trọng. Dưới đây là một số loại máy bơm được đánh giá cao về độ tin cậy và tính dễ bảo trì, phù hợp với nhu cầu của hệ thống PCCC:

Bơm Ly Tâm

• Đặc điểm: Bơm ly tâm là loại bơm phổ biến nhất trong hệ thống PCCC với khả năng cung cấp lưu lượng nước ổn định và áp suất cao. Chúng có thể được cấu hình để hoạt động với một hoặc nhiều cấp bơm, tùy thuộc vào nhu cầu áp suất và lưu lượng cụ thể.
• Ưu điểm: Dễ dàng bảo trì do cấu tạo đơn giản, khả năng chịu được tải nặng và hoạt động liên tục.

Bơm Chìm

• Đặc điểm: Bơm chìm, như tên gọi, được thiết kế để hoạt động khi ngập trong nước, thích hợp cho việc lấy nước từ nguồn như bể chứa hoặc giếng sâu.
• Ưu điểm: Ít ồn, không cần căn chỉnh đường ống hút, và tự làm mát bằng chính nước bơm qua, giảm rủi ro hỏng hóc do nhiệt độ cao.

Bơm Áp Lực Cao (High-Pressure Pumps)

• Đặc điểm: Được thiết kế để cung cấp áp suất nước cao, thích hợp cho việc phun nước lên cao hoặc xa, đặc biệt trong tòa nhà cao tầng hoặc khu vực rộng lớn.
• Ưu điểm: Cung cấp áp suất mạnh mẽ, đáp ứng nhu cầu chữa cháy ở các điều kiện đặc biệt.

Bơm Đa Tầng Cánh (Multistage Pumps)

• Đặc điểm: Bơm đa tầng cánh có nhiều cấp bơm được xếp chồng lên nhau trong một thân máy duy nhất, cho phép tăng áp suất nước mà không cần nhiều bơm riêng biệt.
• Ưu điểm: Hiệu suất cao, khả năng tăng áp suất mạnh mẽ mà vẫn giữ được lưu lượng ổn định, phù hợp cho các ứng dụng đòi hỏi áp suất cao.

Bơm Tự Mồi

• Đặc điểm: Bơm tự mồi có khả năng tự hút nước vào buồng bơm mà không cần phải được mồi trước, thích hợp cho việc bơm nước từ nguồn cung cấp nước ở mức thấp hơn máy bơm.
• Ưu điểm: Dễ dàng lắp đặt và vận hành, đặc biệt thích hợp cho việc chuyển nước từ các nguồn cung cấp ở mức thấp.

Lựa Chọn Dựa Trên Điều Kiện Cụ Thể

Khi lựa chọn máy bơm cho hệ thống PCCC, cần xem xét cẩn thận các yếu tố như lưu lượng nước cần thiết, áp suất, độ sâu của nguồn nước, và điều kiện vận hành cụ thể của tòa nhà hoặc khu vực cần bảo vệ. Ngoài ra, việc lựa chọn nhà cung cấp máy bơm uy tín với dịch vụ hỗ trợ tốt cũng rất quan trọng để đảm bảo độ tin cậy và dễ dàng bảo trì cho hệ thống.

6. Hệ thống điều khiển và báo động

Hệ thống điều khiển tự động và báo động khi có sự cố giúp phát hiện và xử lý kịp thời các tình huống cháy.

Hệ thống điều khiển và báo động trong hệ thống phòng cháy chữa cháy (PCCC) là thành phần quan trọng giúp giám sát, điều khiển hoạt động của hệ thống và cảnh báo kịp thời khi có sự cố cháy nổ xảy ra. Dưới đây là các thành phần chính và chức năng của hệ thống điều khiển và báo động:

Bảng Điều Khiển Trung Tâm (Fire Alarm Control Panel – FACP)

• Chức Năng Chính: Là trái tim của hệ thống PCCC, FACP giám sát tất cả các cảm biến và thiết bị đầu cuối, nhận diện tín hiệu cháy và phát cảnh báo.
• Tính Năng: Có khả năng tích hợp với hệ thống báo cháy tự động, hệ thống kiểm soát truy cập, và hệ thống thông gió, giúp quản lý toàn diện trong trường hợp khẩn cấp.

Cảm Biến và Đầu Báo

• Cảm Biến Khói, Nhiệt và Khí: Được lắp đặt tại các vị trí chiến lược để phát hiện khói, tăng nhiệt độ, hoặc khí CO độc hại, gửi tín hiệu về FACP khi có sự cố.
• Đầu Báo Cháy: Khi phát hiện cháy, đầu báo sẽ gửi tín hiệu đến FACP, kích hoạt hệ thống cảnh báo và các biện pháp ứng phó tự động.

Hệ Thống Cảnh Báo Âm Thanh và Ánh Sáng

• Sirens và Horn Strobes: Phát ra âm thanh lớn và ánh sáng nhấp nháy để cảnh báo mọi người trong tòa nhà về sự cố cháy, giúp mọi người sơ tán an toàn.

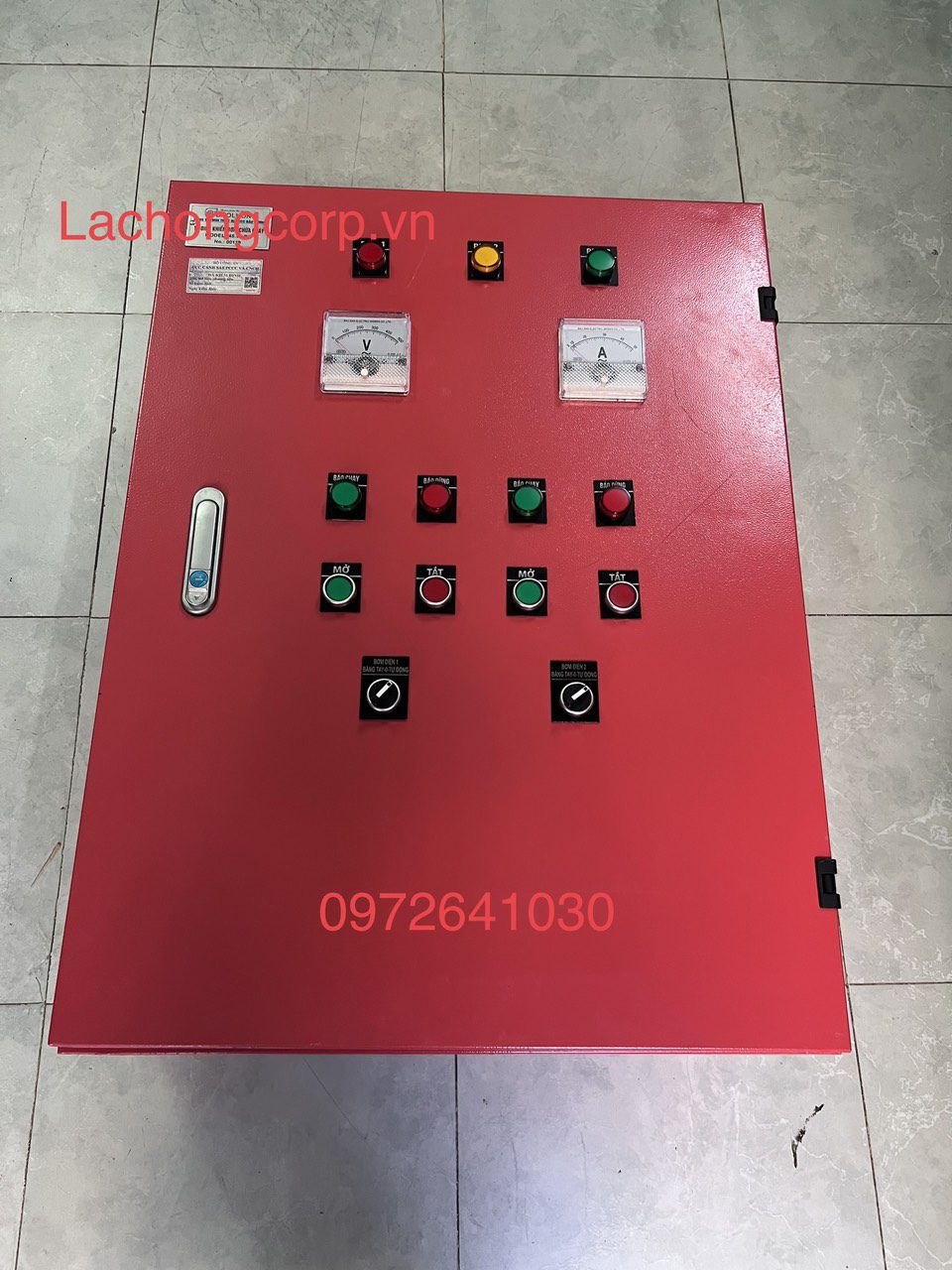

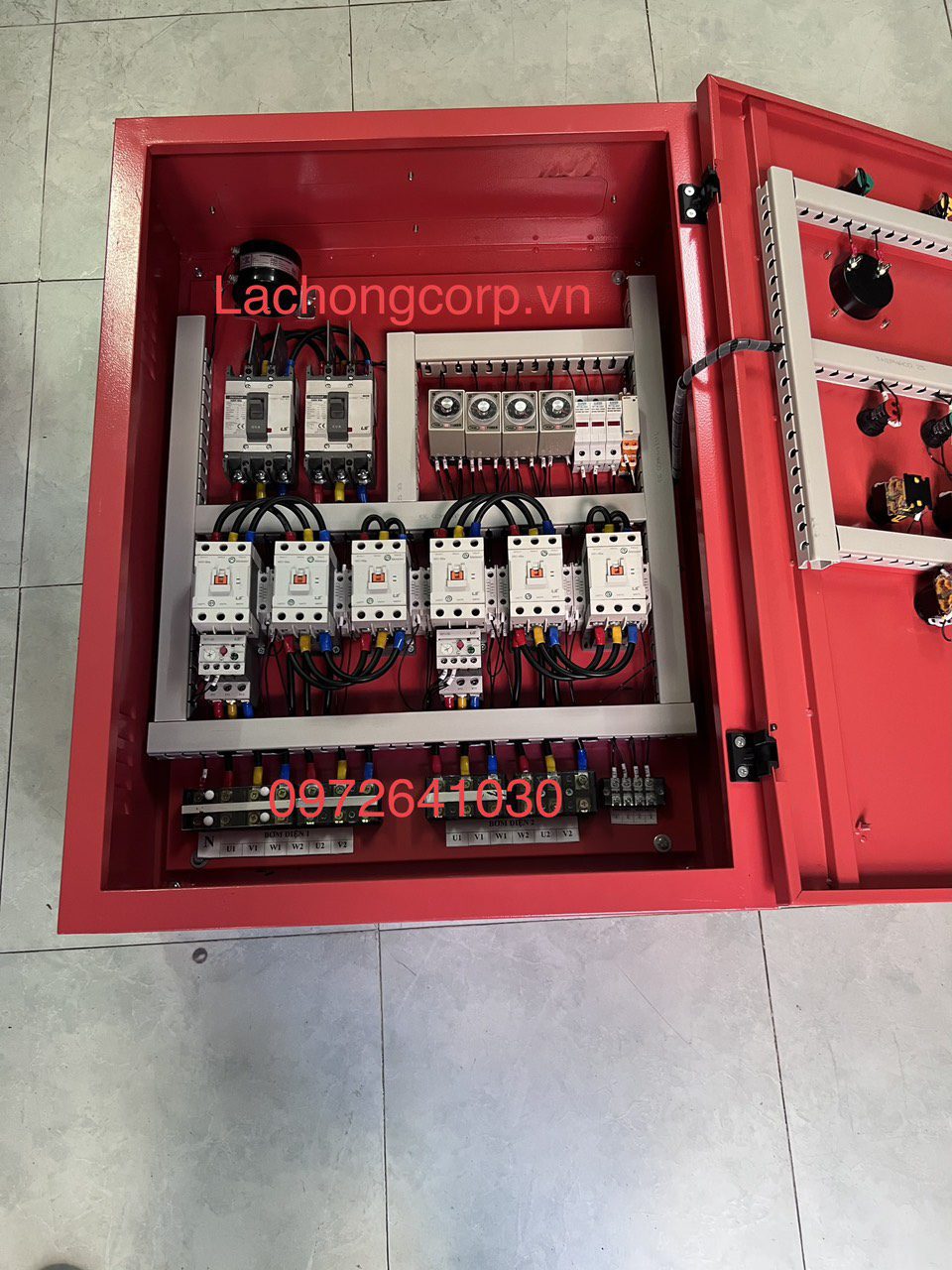

Hệ Thống Bơm Chữa Cháy Tự Động

• Điều Khiển Tự Động: FACP có thể tích hợp với hệ thống bơm chữa cháy, tự động kích hoạt bơm khi có tín hiệu cháy từ đầu báo.
• Giám Sát và Điều Khiển: Giám sát áp suất, lưu lượng nước và trạng thái hoạt động của máy bơm, đảm bảo sẵn sàng hoạt động khi cần.

Giao Diện Người Dùng và Hệ Thống Quản Lý

• HMI (Human Machine Interface): Cho phép người quản lý giám sát và điều khiển hệ thống thông qua màn hình hiển thị, cung cấp thông tin trực quan về trạng thái của hệ thống.
• Quản Lý Từ Xa: Một số hệ thống hiện đại cho phép quản lý và giám sát từ xa thông qua internet, giúp phản ứng nhanh chóng với mọi sự cố.

Tích Hợp và Tương Thích

Hệ thống điều khiển và báo động PCCC hiện đại thường được thiết kế để dễ dàng tích hợp với các hệ thống an ninh và an toàn khác trong tòa nhà, bao gồm hệ thống giám sát video, kiểm soát truy cập và hệ thống thông gió, nhằm tạo ra một giải pháp toàn diện cho an toàn công trình. Việc chọn lựa và thiết kế hệ thống cần được thực hiện bởi các chuyên gia PCCC để đảm bảo tính hiệu quả và tuân thủ đúng quy định.

7. Ngân sách

Cân nhắc ngân sách dành cho việc mua sắm và lắp đặt hệ thống bơm chữa cháy, cũng như chi phí duy trì và bảo trì hàng năm.

Xác định ngân sách cho hệ thống phòng cháy chữa cháy (PCCC) đòi hỏi phải cân nhắc kỹ lưỡng giữa việc đảm bảo an toàn tối ưu và khả năng tài chính. Dưới đây là các yếu tố chính cần được tính toán khi xác định ngân sách cho hệ thống PCCC:

Thiết kế và Tư vấn

• Phí tư vấn: Chi phí cho việc tư vấn thiết kế từ các chuyên gia PCCC, bao gồm việc lập kế hoạch và thiết kế hệ thống PCCC phù hợp với tiêu chuẩn và quy định.
• Thiết kế kỹ thuật: Chi phí liên quan đến việc vẽ các bản vẽ kỹ thuật và lập kế hoạch chi tiết cho hệ thống.

Thiết bị và Vật tư

• Máy bơm và hệ thống bơm: Bao gồm máy bơm chính và máy bơm dự phòng, cũng như các thiết bị liên quan như van, đồng hồ đo áp suất, và bộ lọc.
• Đường ống và phụ kiện: Chi phí cho đường ống, phụ kiện, và các thiết bị lắp đặt khác.
• Hệ thống báo động và cảm biến: Bao gồm các đầu báo khói, nhiệt, và hệ thống điều khiển trung tâm.

Lắp đặt và Vận hành

• Chi phí lắp đặt: Bao gồm công trình dân dụng, lắp đặt thiết bị, và tích hợp hệ thống.
• Thử nghiệm và Kiểm định: Chi phí cho việc kiểm tra, thử nghiệm, và chứng nhận hệ thống theo tiêu chuẩn và quy định.
• Đào tạo và Hướng dẫn sử dụng: Chi phí đào tạo cho nhân viên vận hành và bảo trì hệ thống.

Bảo trì và Bảo dưỡng

• Chi phí bảo trì định kỳ: Bao gồm việc kiểm tra, bảo dưỡng thiết bị và thay thế phụ tùng hỏng hóc.
• Ngân sách dự phòng: Dành cho các sửa chữa bất ngờ và nâng cấp hệ thống trong tương lai.

Ngân sách Dự Phòng

• Dự phòng cho rủi ro không lường trước: Luôn cần có một khoản ngân sách dự phòng để đối phó với các vấn đề không dự kiến hoặc các yêu cầu thay đổi trong quá trình lắp đặt.

Lưu ý

• So sánh giá: Thực hiện so sánh giá từ nhiều nhà cung cấp để tìm ra giải pháp tối ưu về chi phí.
• Tính toán kỹ lưỡng: Đảm bảo rằng mọi chi phí đã được tính toán kỹ lưỡng, bao gồm cả chi phí vận chuyển và thuế (nếu có).

Xác định ngân sách cho hệ thống PCCC là một bước quan trọng trong việc đảm bảo an toàn cho tòa nhà và người sử dụng. Việc lập ngân sách cần dựa trên một sự hiểu biết toàn diện về yêu cầu kỹ thuật và quy định pháp luật, đồng thời cân nhắc đến khả năng tài chính và mục tiêu dài hạn của dự án.

Kết luận

Việc lựa chọn máy bơm nước chữa cháy cho tòa chung cư đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố kỹ thuật, an toàn, và tài chính. Nên tham khảo ý kiến từ các chuyên gia trong lĩnh vực PCCC để đảm bảo lựa chọn được giải pháp phù hợp và hiệu quả nhất.
